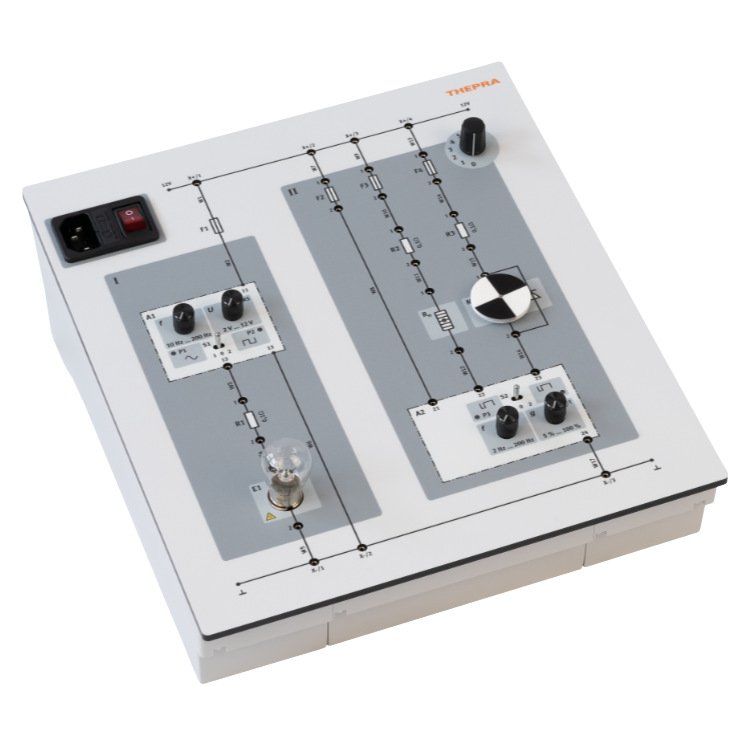

Oscilloscoop Diagnose Trainer

Beschrijving

De oscilloscoop diagnose trainer van THEPRA is een innovatieve practicum-trainer voor het aanleren van de grondbeginselen voor veilig gebruik van de oscilloscoop als diagnosemiddel in de automotive servicewerkplaats. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Kenmerken

• Sinus-, blokgolf- en pulsbreedtegemoduleerde aansturing van componenten
• Voertuigcontext met twee klassieke componenten: verwarmingsweerstand en elektromotor
• Per component zes individuele storingen instelbaar via keuzeschakelaar
• 35 meetbussen beschikbaar voor storingsopsporing en meting
• Kleurdruk van schakelingen in normconforme weergave

Leerinhouden

• Met sinus- en blokgolfsignalen de grondbeginselen van effectieve waarde (RMS) verwerven
• Oscilloscoop toepassen voor spanningsmetingen aan voertuigcomponenten
• Meten op de juiste locatie in de bedrading
• Gemeten signalen correct beoordelen en de werkelijke oorzaak van een storing herkennen
• Deelspanningsmeting in intacte en defecte schakelingen als diagnosemethode toepassen

Uitrusting

• Practicum-trainer in lessenaarskast voor gebruik liggend op tafel of in DIN-A4 wandframe
• 2x signaalgenerator met elk twee regelaars
• 1x keuzeschakelaar met zeven standen voor storingen
• 1x voertuiglampfitting met 10 W lamp (12 V), 1x verwarmingsweerstand met LED, 1x elektromotor
• 35x meetbussen, 230 V voeding

Toepassing in het onderwijs

De oscilloscoop diagnose trainer sluit naadloos aan op de multimeter diagnose trainer en vormt samen met deze een complete leerroute van basiselektronica naar geavanceerde signaalanalyse. De combinatie van verwarmingsweerstand en elektromotor als testobjecten zorgt voor directe koppeling met de praktijk: beide componenten vereisen oscilloscoopmeting voor betrouwbare diagnose in het voertuig. Geschikt voor Niveau 3. Alle THEPRA practicum-trainers zijn ook leverbaar als compleet trainingspakket inclusief voedingsapparaat en kabelset. Neem contact op met TTDS voor schoolprijzen, demomogelijkheden en advies op maat voor de inrichting van uw practicumruimte.

Aanbevolen combinatie

De oscilloscoop diagnose trainer is leverbaar als schoolpakket. De trainer werkt optimaal met de PicoScope 4-kanaals startersset en de BNC-naar-2mm meetkabel. De trainer vormt samen met de multimeter diagnose trainer een complete leerroute van basisdiagnose naar geavanceerde signaalanalyse. Voor scholen die beide trainers aanschaffen biedt TTDS een aantrekkelijk schoolpakket. Neem contact op voor informatie over onderwijsprijzen en demomogelijkheden.
