Opleidingsvoertuig Plug-in Hybride GTE (VW Golf GTE)

Beschrijving

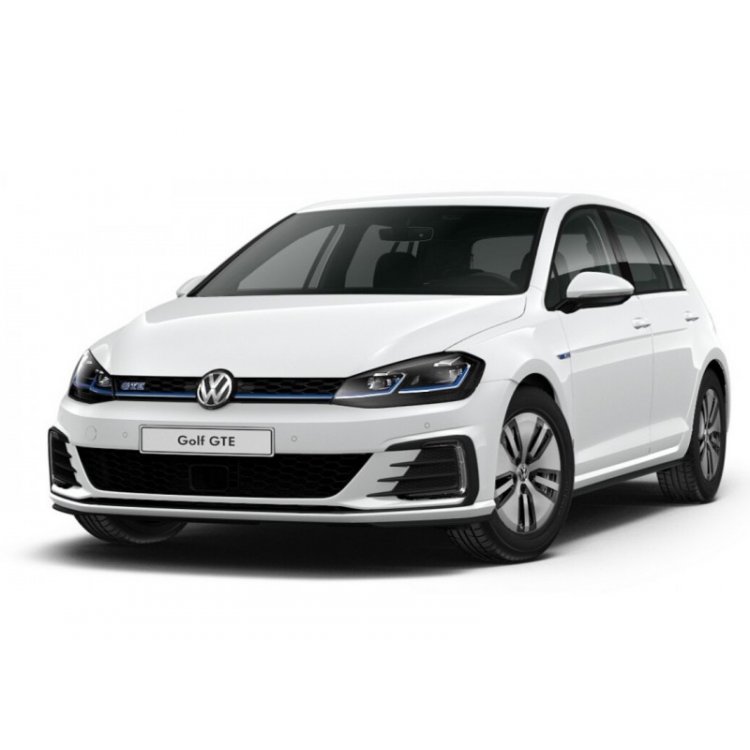

Het opleidingsvoertuig plug-in hybride GTE van THEPRA is een volledig functioneel en speciaal ingericht trainingsvoertuig op basis van de Volkswagen Golf GTE. Met 90 storingen, 381 meetpunten en 244 pin-outs biedt het de meest complete leeromgeving voor diagnose aan hybride voertuigsystemen. Studenten leren werken aan het elektrische en conventionele aandrijfsysteem, het comfortsysteem, de hoogspanningsbatterij en overige systemen. Let op: gebruik op de openbare weg is niet toegestaan. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Kenmerken

• Volledig functioneel, speciaal ingericht opleidingsvoertuig

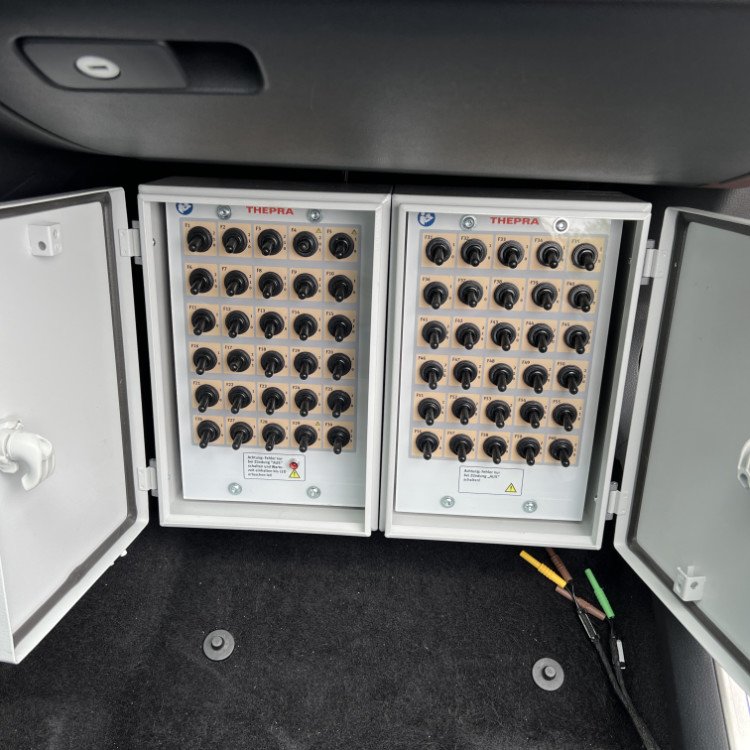

• 60 storingsschakelaars, 90 leersituaties/storingen totaal
• 381 meetpunten in breakout-boxen, 244 pin-out meetpunten aan componenten, alles in 4 mm veiligheidsmontage

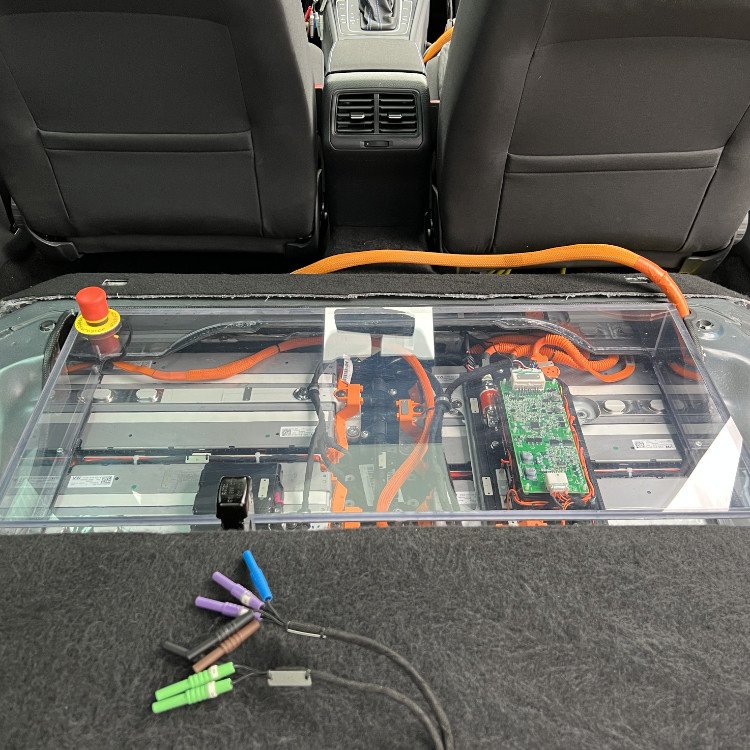

• Hoogspanningsbatterij vrijgelegd en zichtbaar achter transparante afdekking
• Metingen en storingsschakelingen ook voor potentiaalverevening en isolatiemeting
• Meetboxen in robuuste metalen behuizing met handgrepen en noodstop, met opgedrukt schakelschema
• Hoogspanning meetbussen met werkelijke spanning maar sterk gereduceerde stroom
• Toegang tot alle hoogspanning meetpunten achter vergrendelbare transparante beschermingsafdekking
• Alle meetbussen met extra nummering en kleurcodering voor onderscheid laagspanning/hoogspanning
• Lange kabels — meetboxen bruikbaar op een bijzettafel naast het voertuig

Meetmogelijkheden

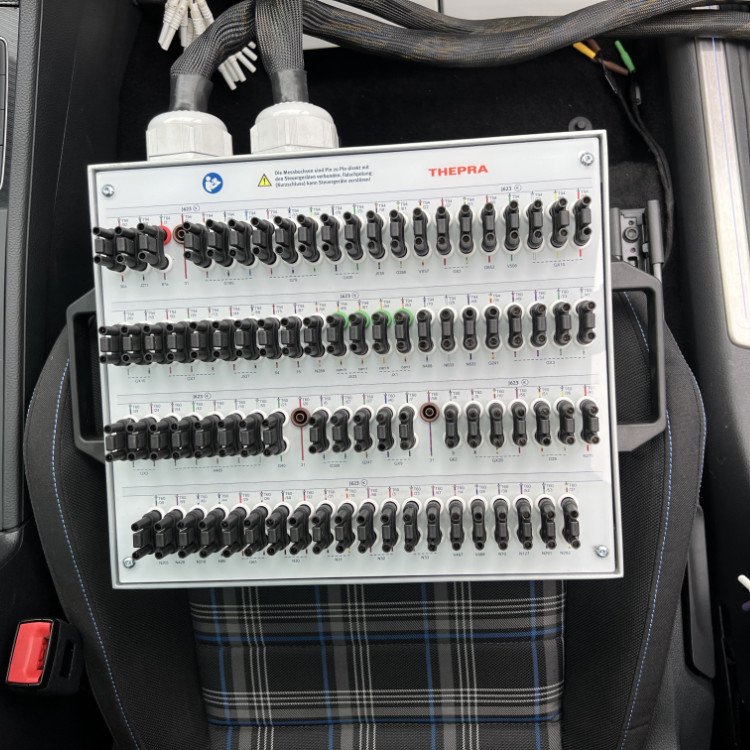

• Breakout-box verbrandingsmotor: 169 laagspanning meetpunten (83 met brugstekker)

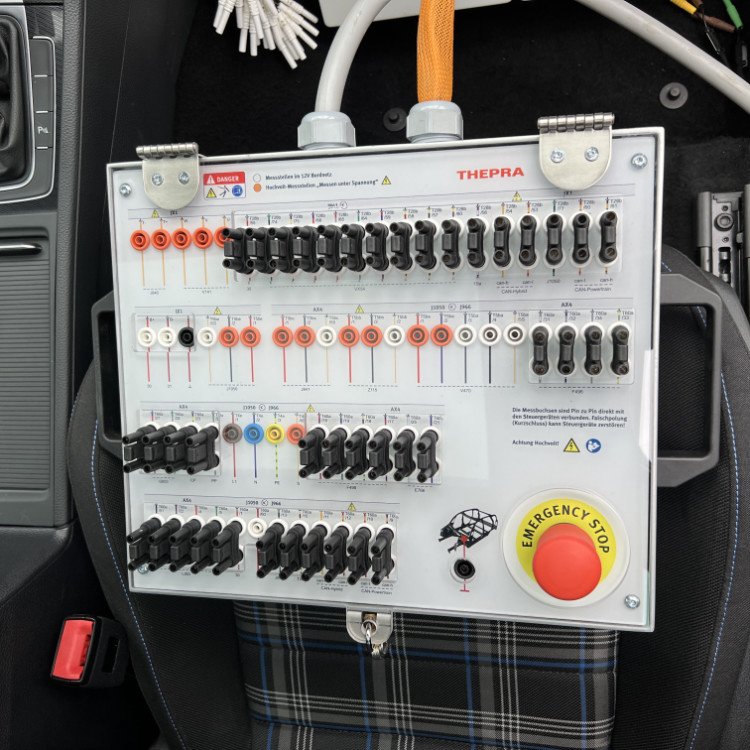

• Breakout-box elektrische aandrijving: 110 laagspanning meetpunten (41 met brugstekker), 23 hoogspanning meetpunten, noodstop

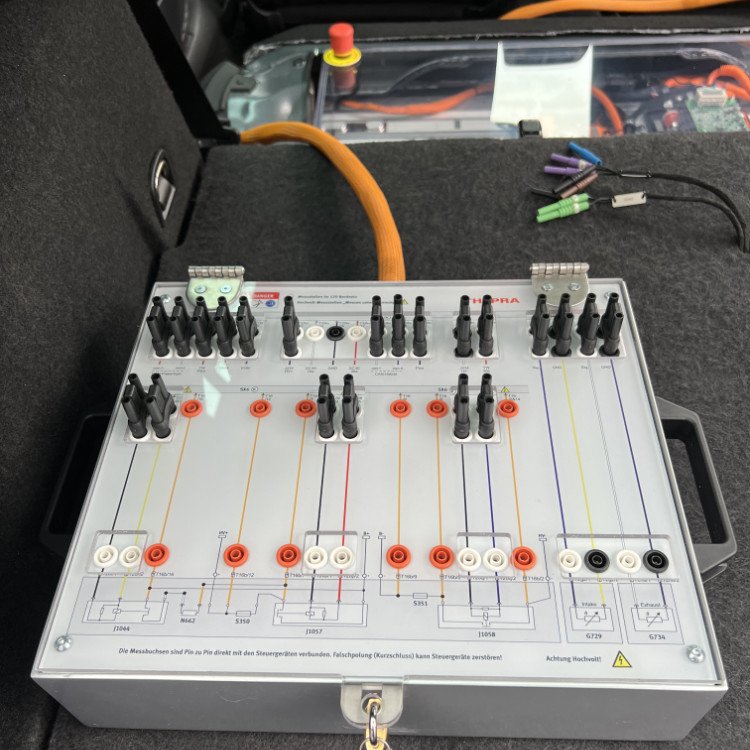

• Breakout-box hoogspanningsbatterij: 67 laagspanning meetpunten (21 met brugstekker), 12 hoogspanning meetpunten, noodstop direct op HV-batterij

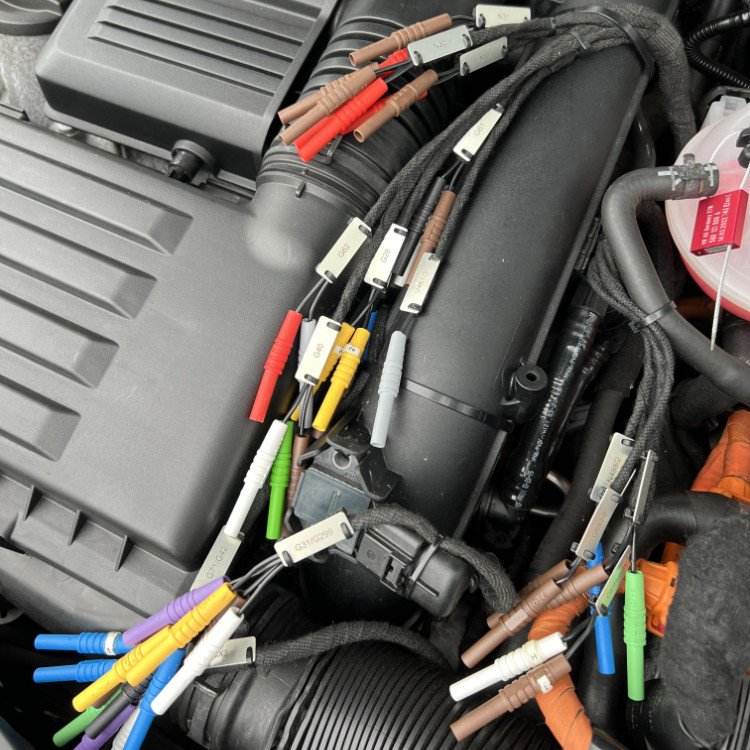

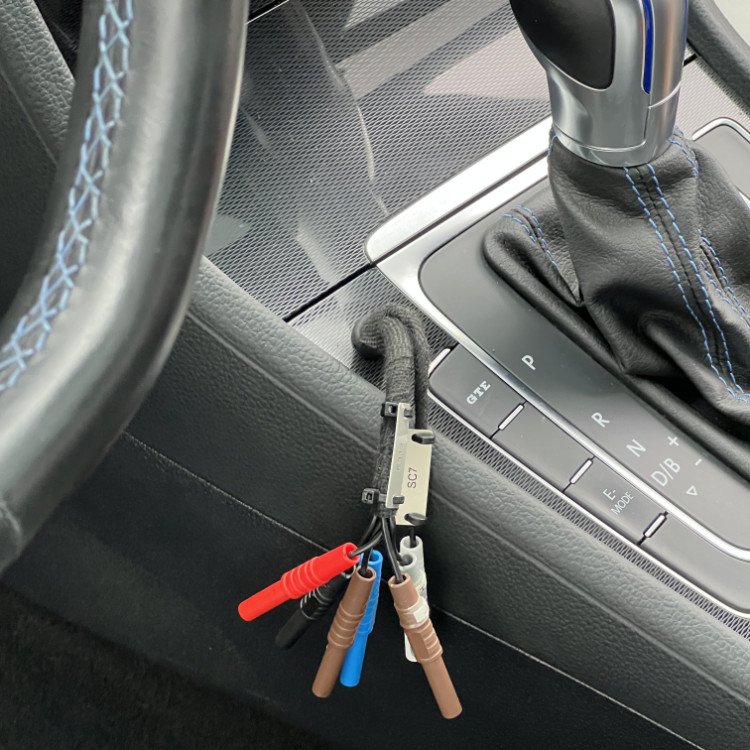

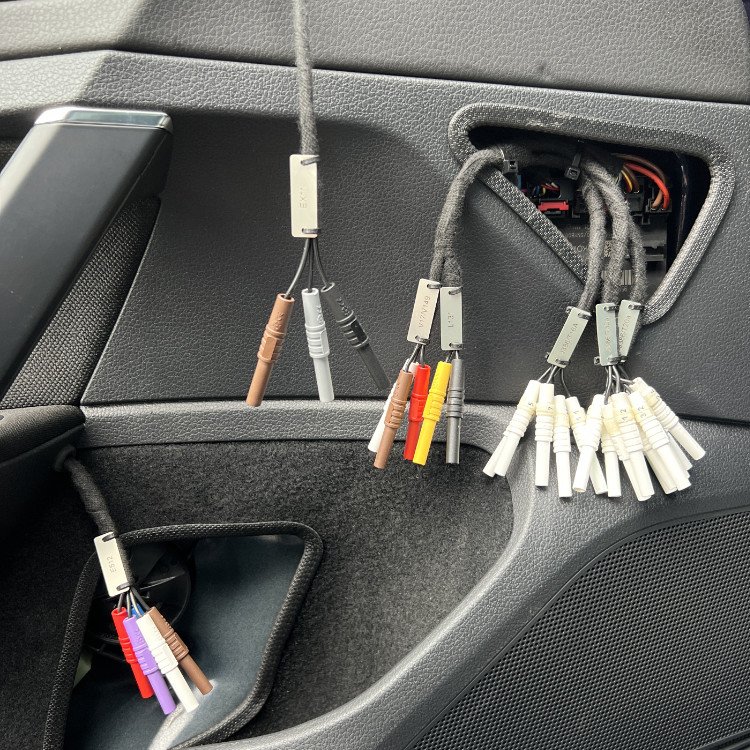

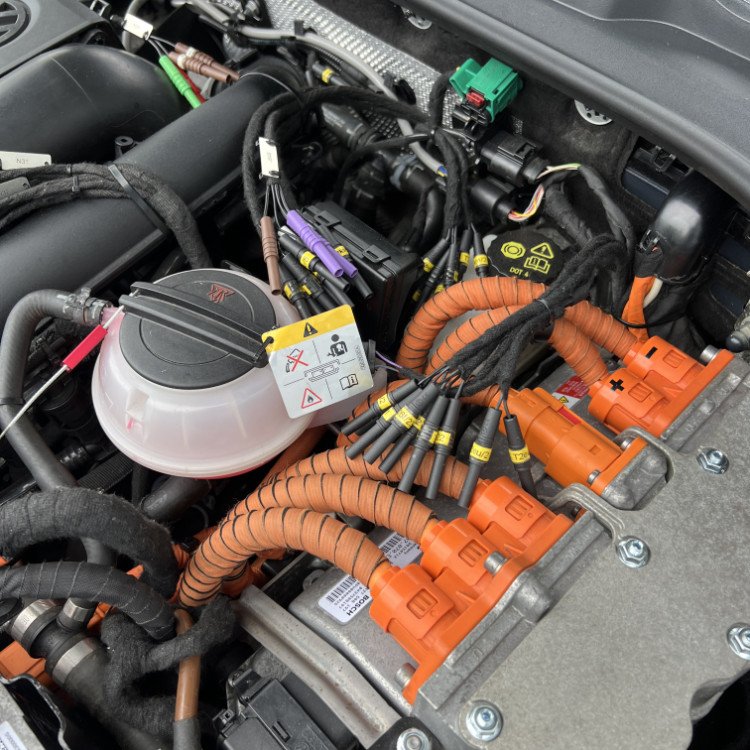

• 244 pin-outs in 4 mm uitvoering aan componenten in het hoogspannings- en laagspanningssysteem

Toepassing in het onderwijs

Het opleidingsvoertuig plug-in hybride GTE is de meest realistische leeromgeving voor diagnose aan hybride voertuigsystemen. De combinatie van conventionele en elektrische voertuigen en motoren in één opleidingsvoertuig maakt het mogelijk studenten te trainen in alle aspecten van moderne hybridetechnologie. Vereist een gecertificeerde instructeur conform NEN 9140 (NL) / AREI art. 47 (BE) voor werken aan elektrische voertuigen. Geschikt voor Niveau 2, 3 en 4. TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België. Het opleidingsvoertuig plug-in hybride GTE is het meest complete leerplatform voor hybride voertuigtechniek dat THEPRA levert. De combinatie van 90 instelbare storingen, 381 meetpunten en originele VW-documentatie maakt het mogelijk studenten te trainen op het hoogste niveau van EV-diagnose. Vraag TTDS naar de leveringsopties, demomogelijkheden en schoolprijzen voor dit flagship-opleidingsvoertuig.
