Climatronic Trainingsmodel

Beschrijving

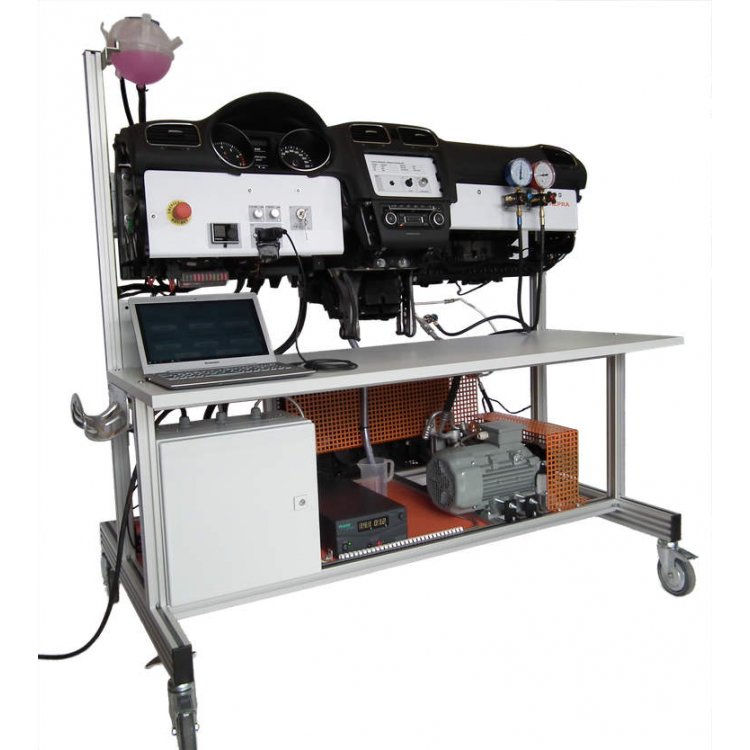

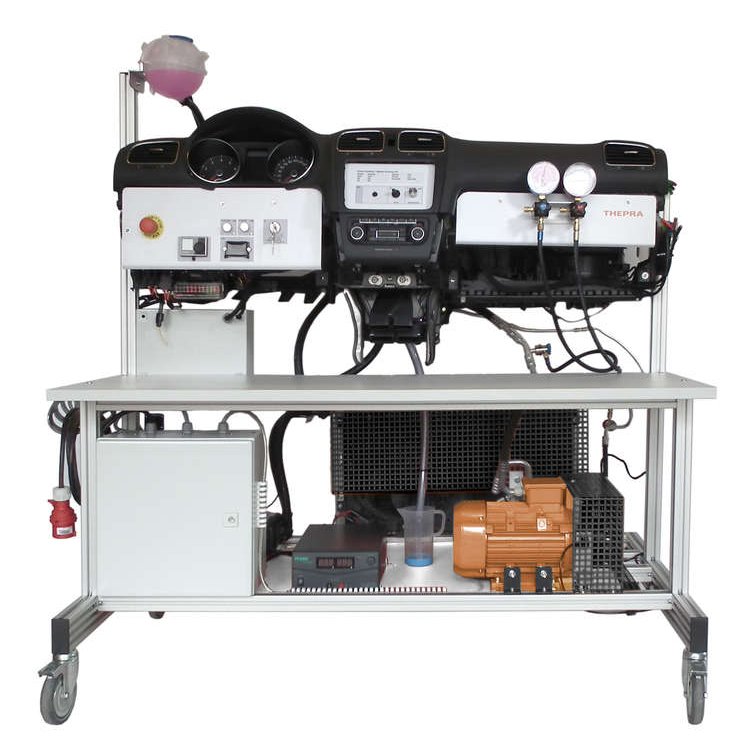

Het climatronic trainingsmodel van THEPRA is opgebouwd met originele onderdelen en componenten van de tweezones Climatronic uit de VW Golf 6. De opstelling is functioneel zoals in het voertuig. De aansluitingen van alle functionele sensoren en actuatoren, regeleenheden en componenten van het koelcircuit zijn originele verbindingen zoals in het voertuig. Hierdoor kan worden gewerkt met originele fabrikantdocumentatie en schakelschemas. Via de OBD-aansluiting kunnen gangbare diagnosesystemen worden aangesloten. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Kenmerken

• Volledig functionele 2-zones Climatronic, originele onderdelen VW Golf 6, speciaal ingericht voor onderwijsdoeleinden
• Aluminiumprofielframe op wielen, bedieningspanelen, extra groot werkblad

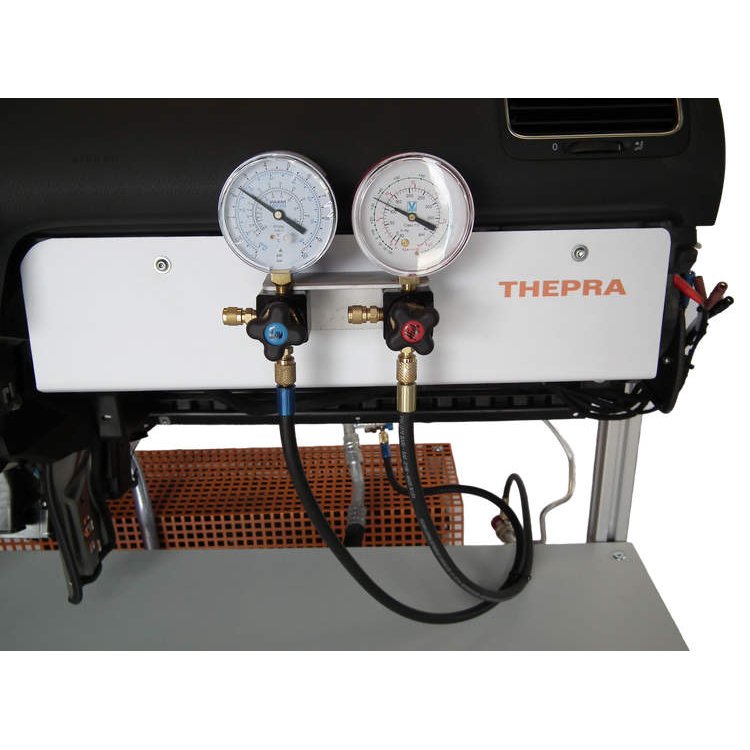

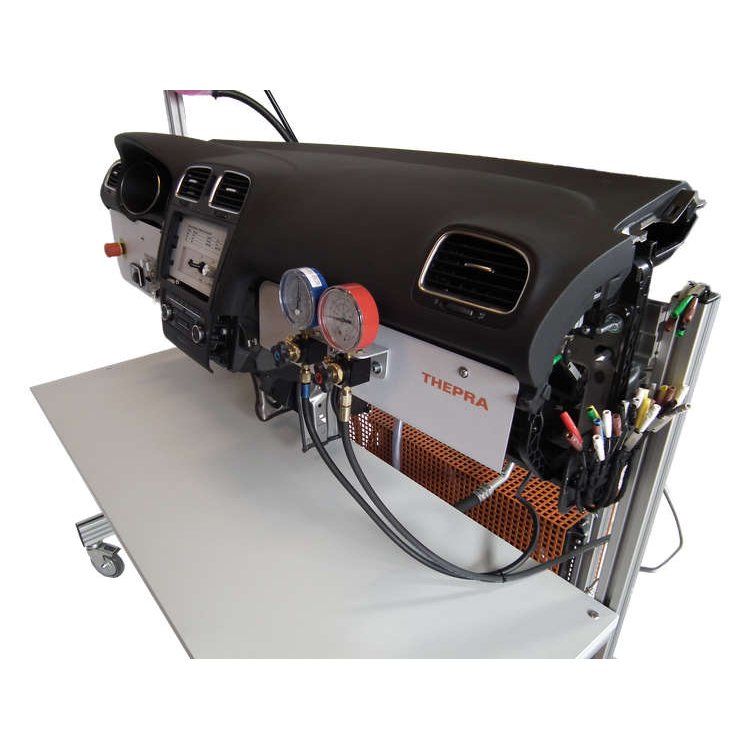

• Per manometer voor de hoge- en lagedrukzijde voor visualisatie van de drukken bij verschillende belastingstoestanden

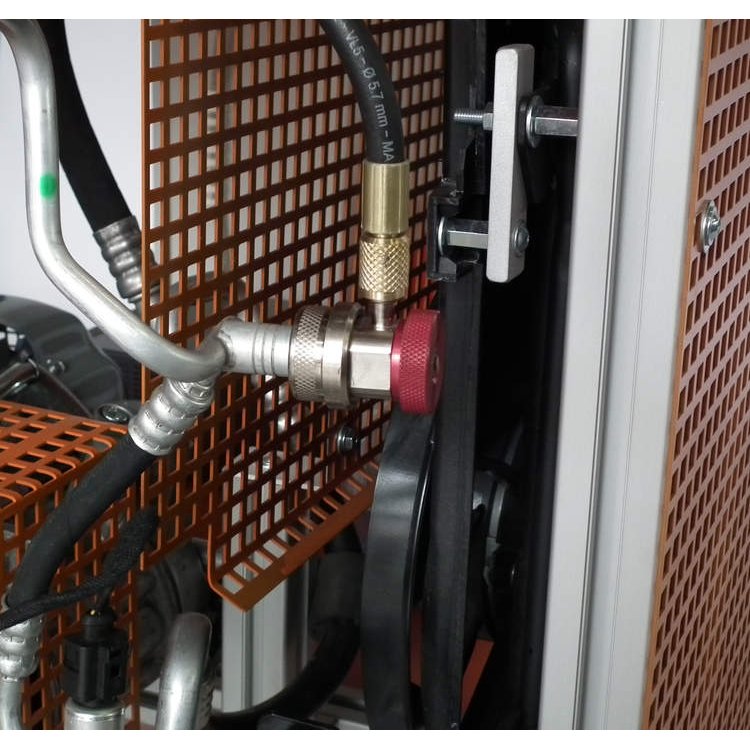

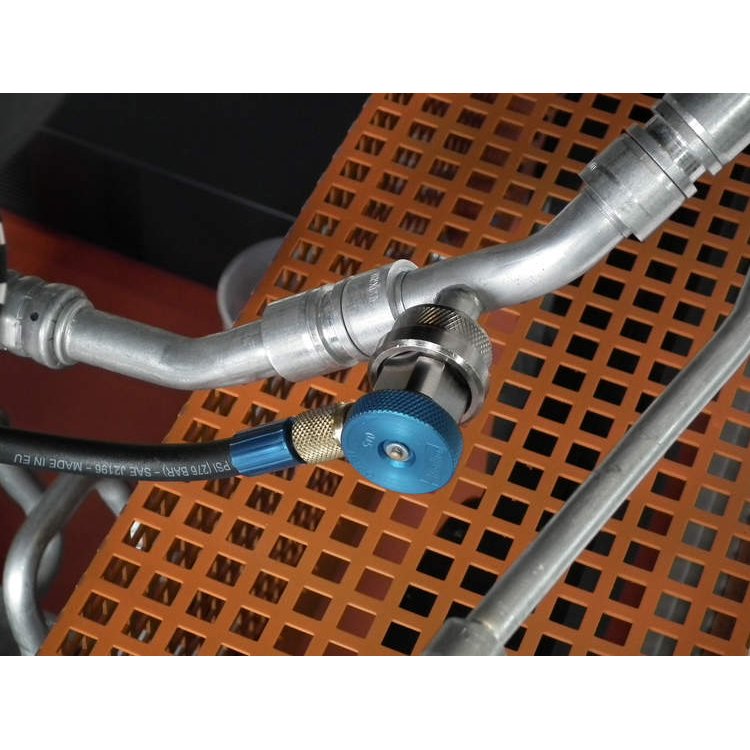

• Extra aansluitingen voor gebruik van onderhoudsstations: afzuigen, reinigen, vacuümtrekken en vullen met koudemiddel R134a
• Aangedreven klimaatcompressor, via frequentieregelaar toerental geregeld, 3,6 kW 400 V driefasemotor
• Boordnetvoeding via gestabiliseerd 12 V 40 A schakelvoedingsapparaat
• Emissievrije aandrijving voor gebruik in practicumruimten

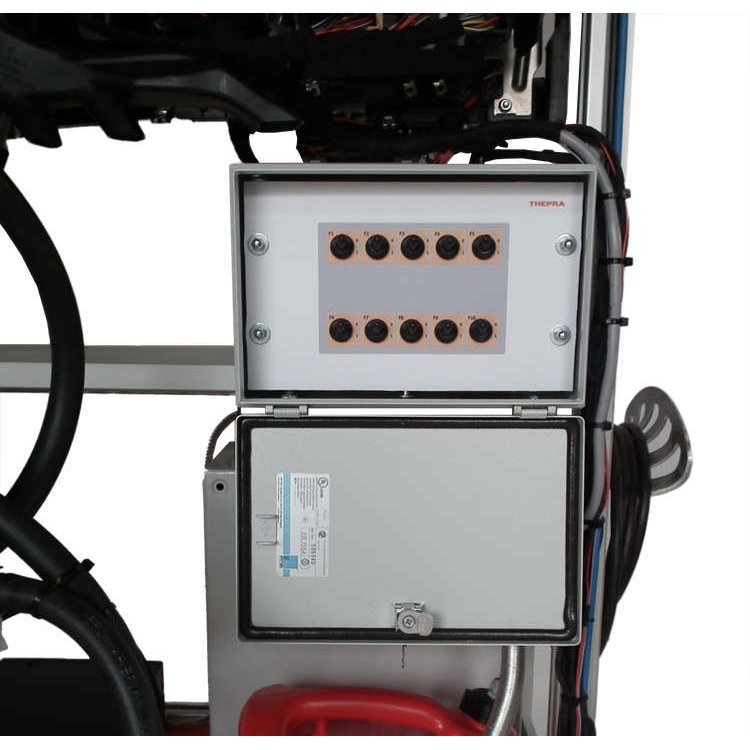

• Storingsschakelkast apart gemonteerd, vergrendelbaar, 10 schakelaars

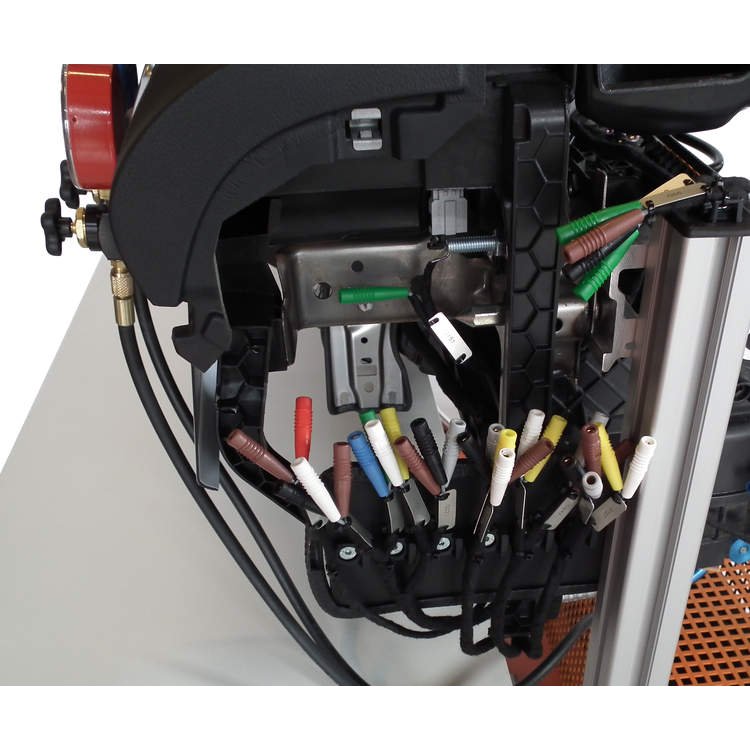

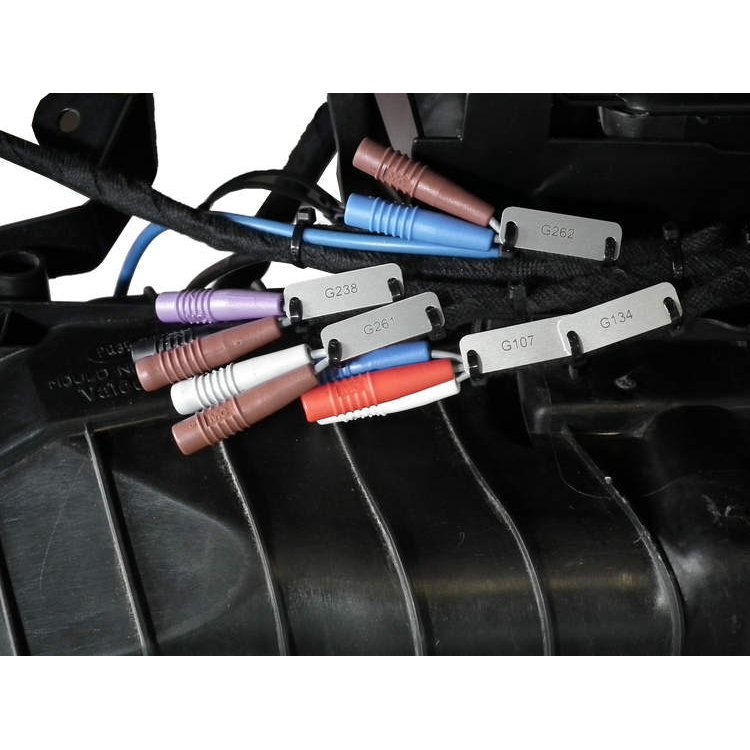

• Pin-outs aan alle sensoren/actuatoren, 4 mm bussen in de kleuren van het originele schakelschema

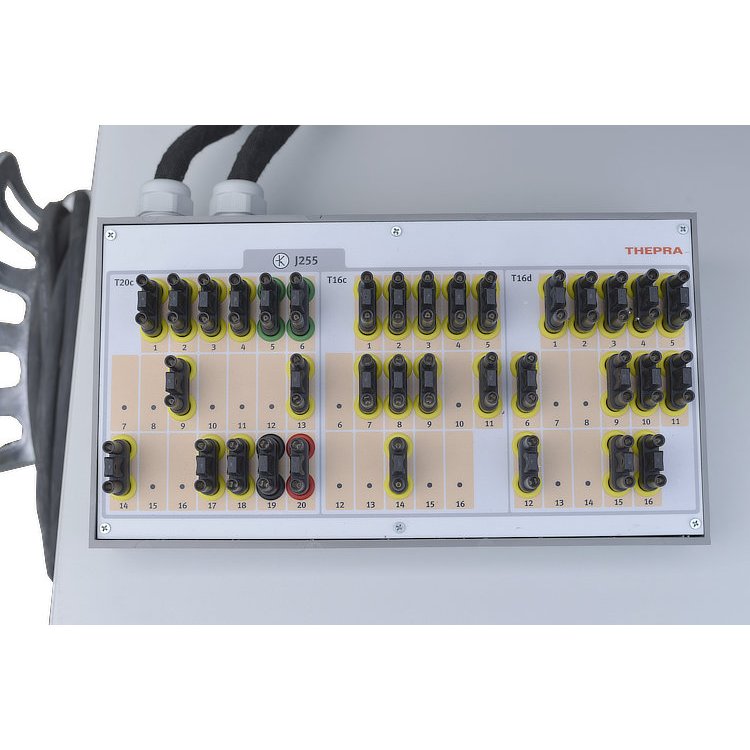

• Onderbrekingsbox met alle pins van de regeleenheid, 2x 52 bussen met kortsluitstekkers en meetaftap, vast bedraad

Leerinhouden

• Componenten van het climatronicsysteem benoemen en hun samenwerking beschrijven
• Werken met originele schakelschemas, meetwaardentabellen raadplegen
• Sensoren en actuatoren meten en beoordelen via de werkplaatsdiagnoseapparatuur
• Grondinstellingen van actuatoren uitvoeren, stellelementdiagnose, meetwaardentabellen uitlezen
• Storingen diagnosticeren via OBD-diagnosetools

Toepassing in het onderwijs

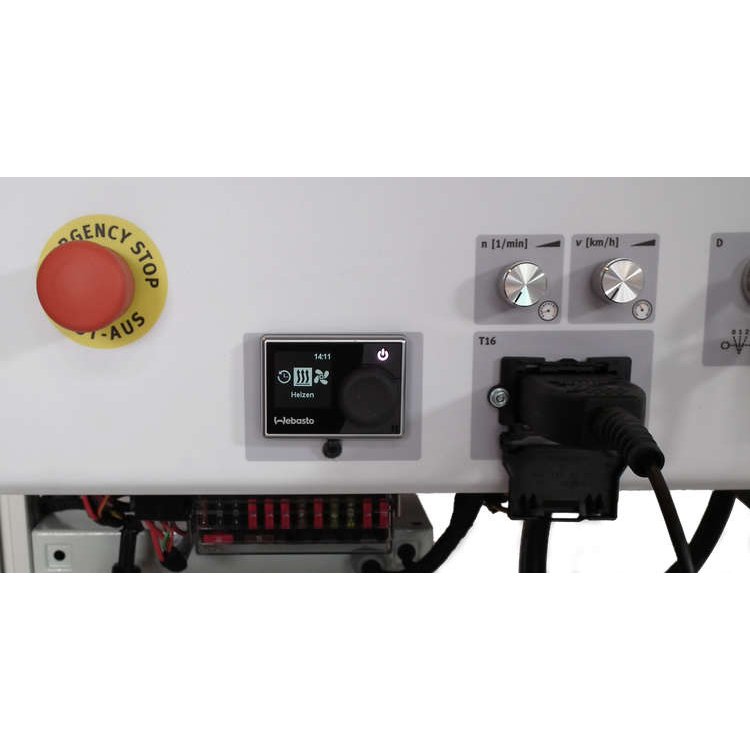

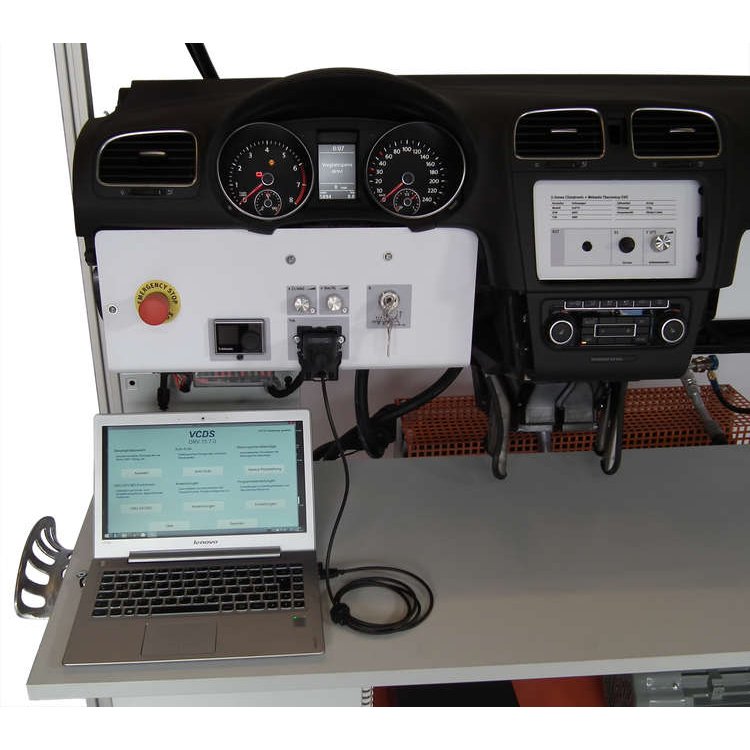

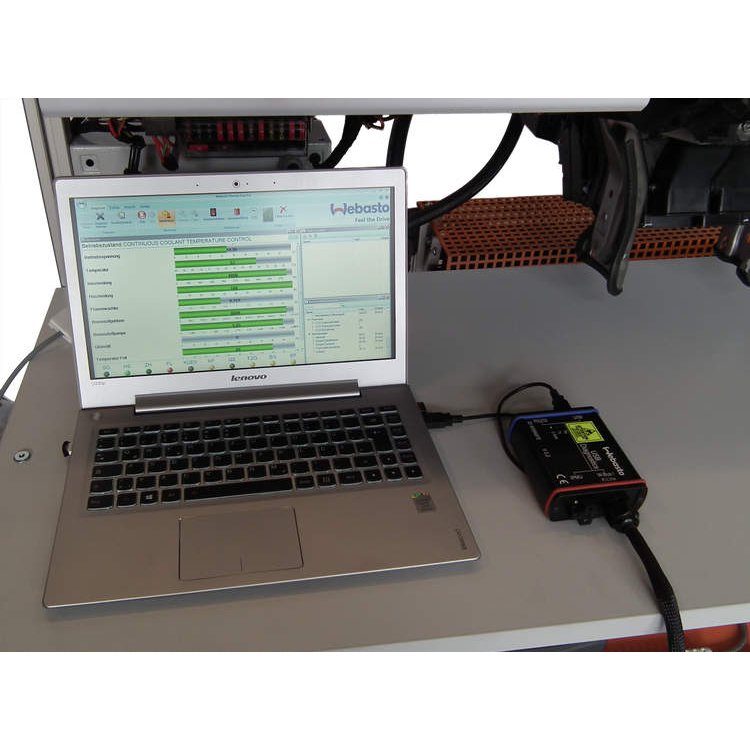

Het climatronic trainingsmodel is de meest realistische leeromgeving voor klimaatregelingsdiagnose in het automotive onderwijs. Opgebouwd met originele VW Golf 6-onderdelen werken studenten met dezelfde documentatie als in de servicewerkplaats. De emissievrije compressoraandrijving maakt het systeem geschikt voor gebruik in afgesloten practicumruimten zonder afzuiginstallatie. Geschikt voor Niveau 2 en 3. Het climatronic trainingsmodel is ook uitbreidbaar met de optionele Webasto Thermo-Top standkachel (79300115), waarmee aanvullende leersituaties rondom koude- en warmtebeheer kunnen worden geoefend. Via VCDS-diagnosetools leren studenten grondinstellingen uitvoeren, stellelementdiagnose toepassen en meetwaardentabellen interpreteren. TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België en adviseert bij de aanschaf.
