Lichtwand Centrale Elektronica CAN-Bus

Beschrijving

De lichtwand centrale elektronica CAN-Bus van THEPRA is een uniek trainingssysteem voor netwerkgebonden systemen, met optionele e-learning begeleiding. Dit apparaat onderscheidt zich door het consequente gebruik van brugstekkers met meetaftap, waarmee elk leidingtraject, elke pin op de regeleenheid, elke uitgangscomponent en elk bus-traject afzonderlijk meetbaar is. De lichtwand centrale elektronica CAN-Bus is bij uitstek geschikt voor diagnosetraining op het gebied van centrale elektronica en is direct inzetbaar met 41 instelbare storingen. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Kenmerken

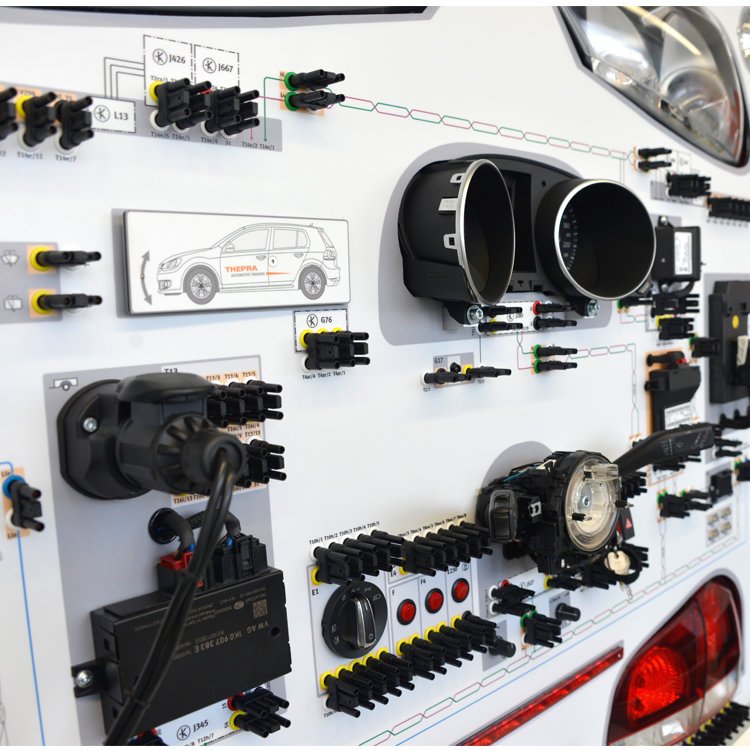

• Volledig functionele CAN-lichtwand met originele onderdelen VW Golf 6, speciaal ingericht voor onderwijsdoeleinden

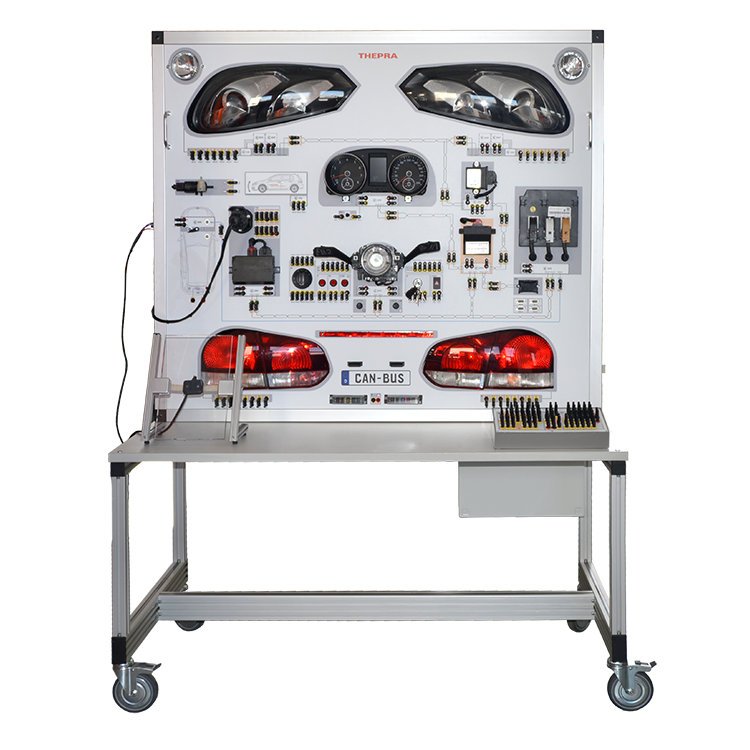

• Aluminiumprofielframe op wielen, met werkblad — direct inzetbaar in de practicumruimte
• Alle componenten zijn intern bedraad — het systeem is direct inzetbaar zonder voorbereidingstijd
• Talrijke meetbussen voor alle componenten van de centrale elektronica en alle busverbindingen
• Elke regeleenheid afzonderlijk loskoppelbaar en meetbaar, ook elke busverbinding aan begin en einde
• Geïntegreerde boordnetvoeding via gestabiliseerd 12 V schakelvoedingsapparaat
• Frontplaat didactisch uitgewerkt, kleurdruk

Leerinhouden

• Benoemen van elektrische en elektronische onderdelen, samenstellingen en systemen
• Werken met schakelschemas, schakeltekenns, leidingen en klembenamingen
• Meten en beoordelen van elektrische grootheden en signalen
• Afzonderlijke onderdelen controleren en beslissen over noodzakelijke herstelmaatregelen
• Probleemoplossingsstrategieën toepassen bij de diagnose
• Datacommunicatieleidingen controleren, regeleenheden coderen, softwareniveaus aanpassen

Uitrusting

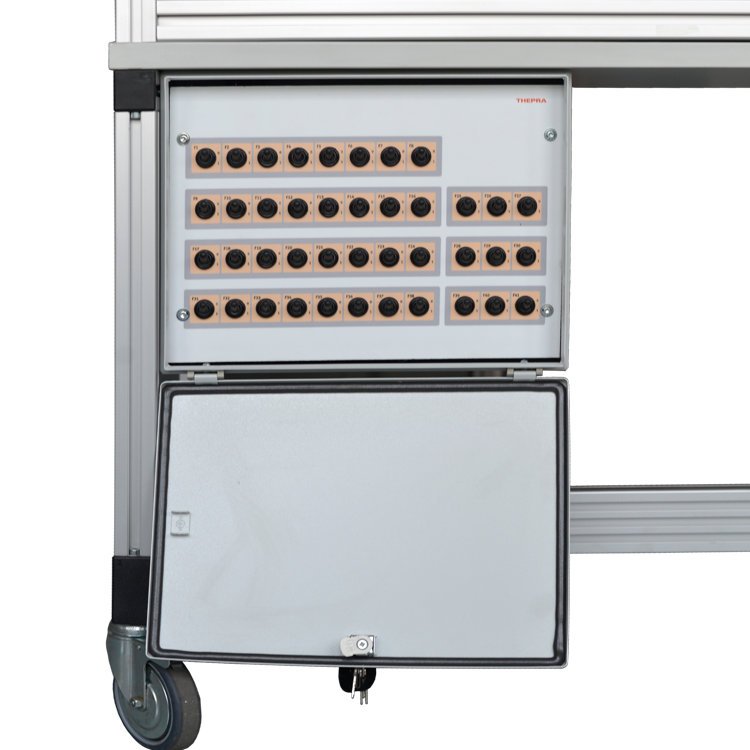

• Storingsschakelkast afsluitbaar, 41 schakelaars/storingen

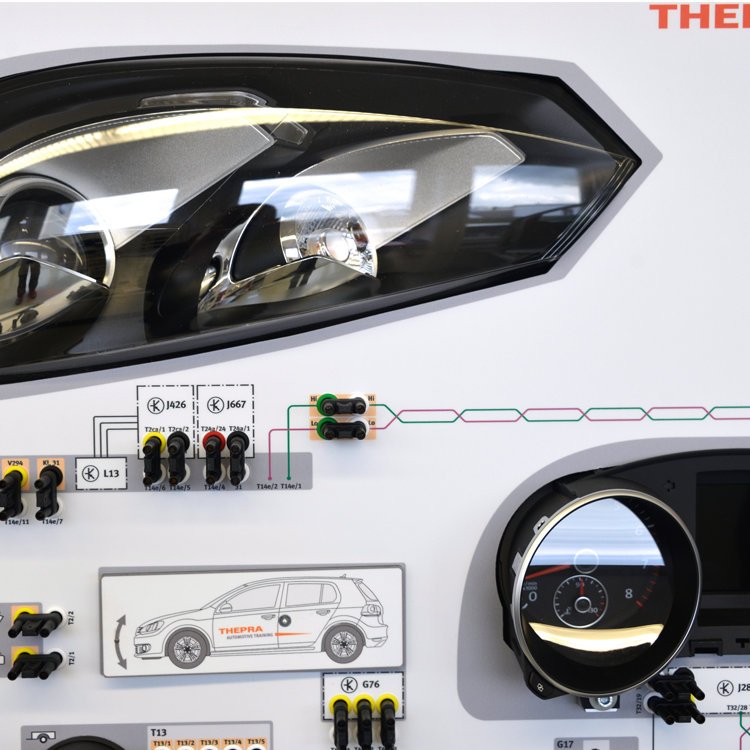

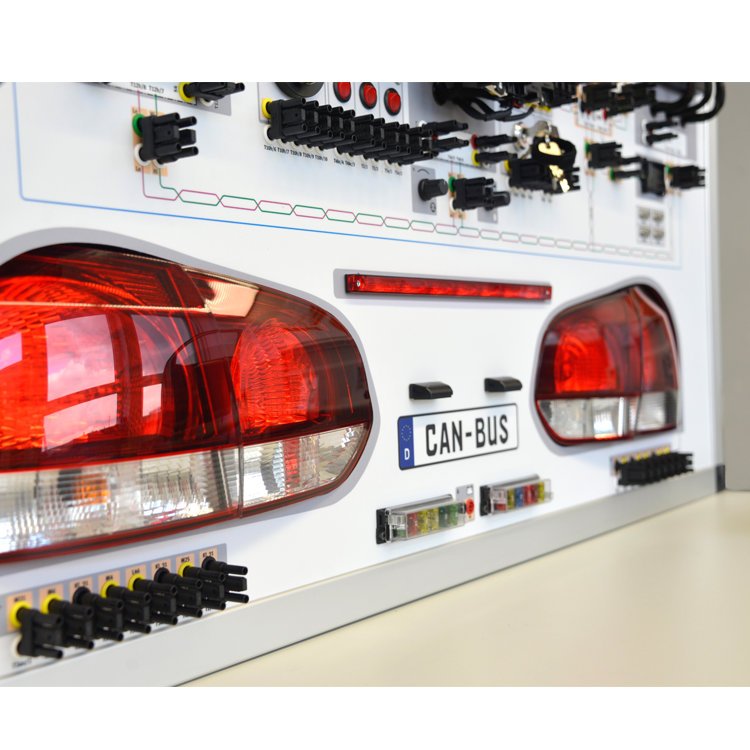

• Koplamp met bi-xenon-bochtlicht en afbiegelicht, achterlichtcombinatie LED

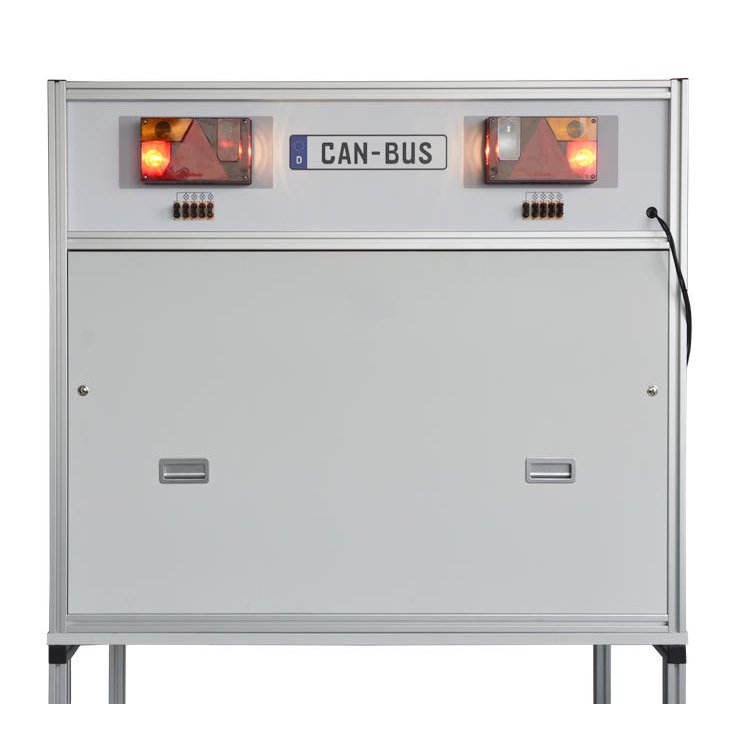

• Complete aanhangwagenverlichting aan achterzijde

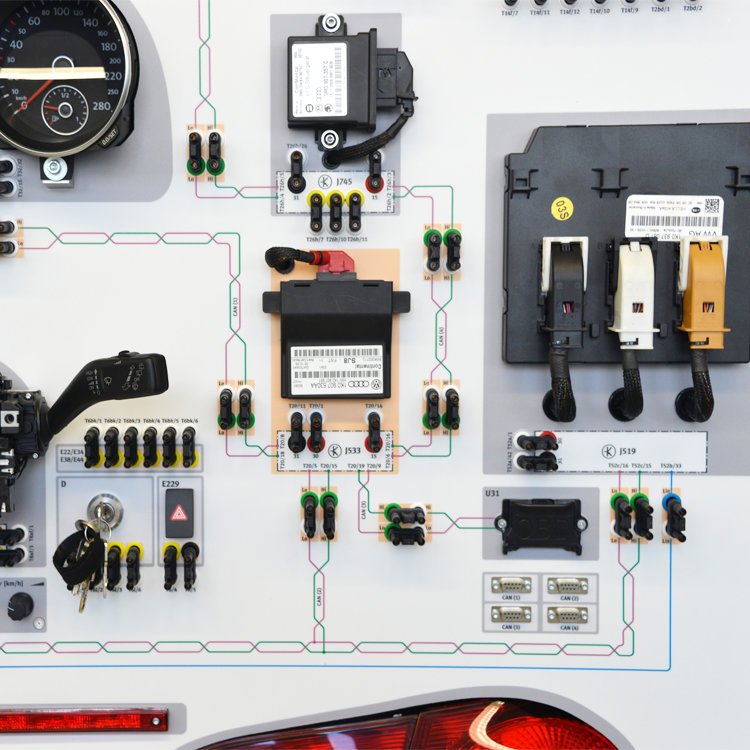

• Gateway-regeleenheid, boordnet-regeleenheid, regeleenheid lichtregeling, combinatie-instrument, stuurkolomregeleenheid
• OBD-diagnosestekker (16-polig), 4x D-Sub voor aansluiting CAN-interfaces

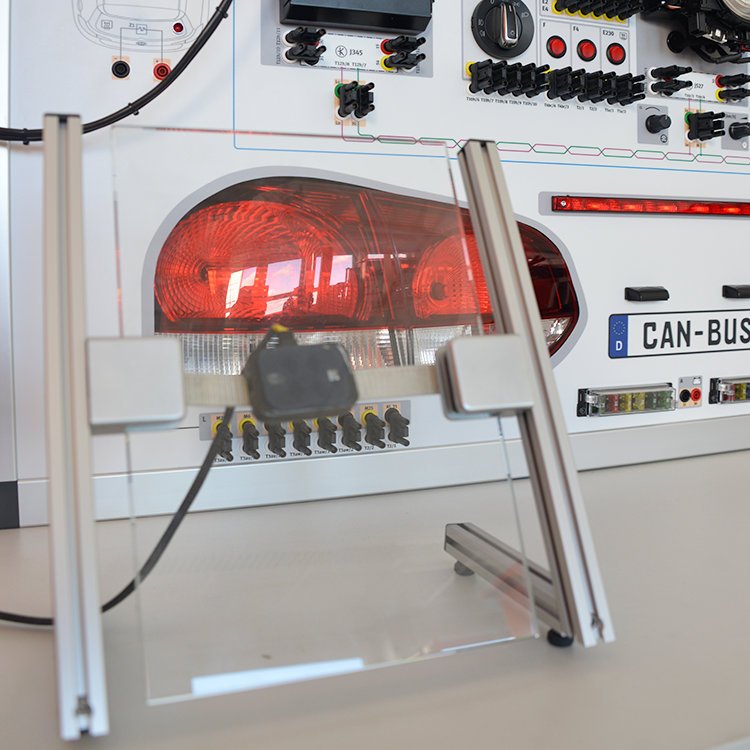

• LIN-ruitenwisser, simulatie achterruitverwarming met meetpunten

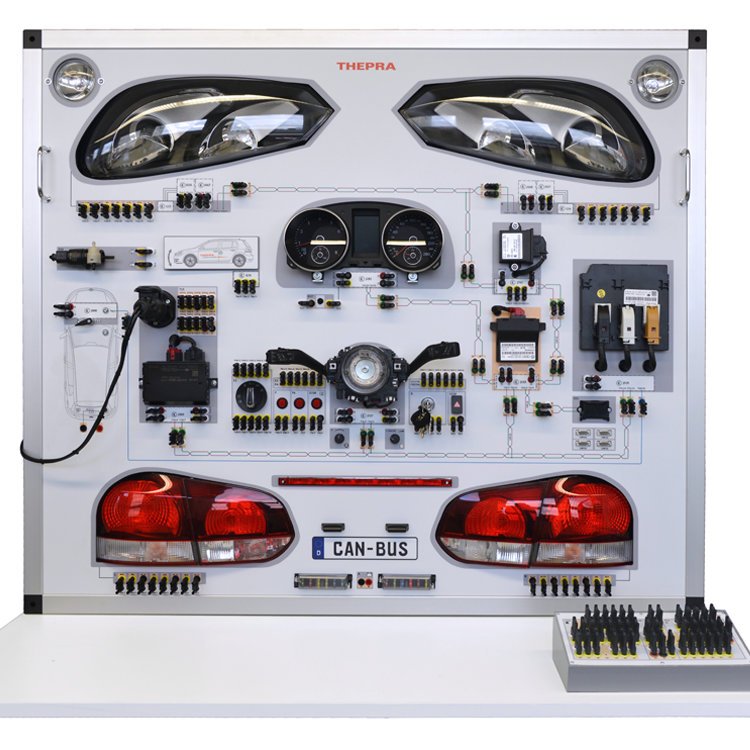

• Voorzijde: 276 meetbussen in 4 mm veiligheidsmontage, 136 brugstekkers met meetaftap

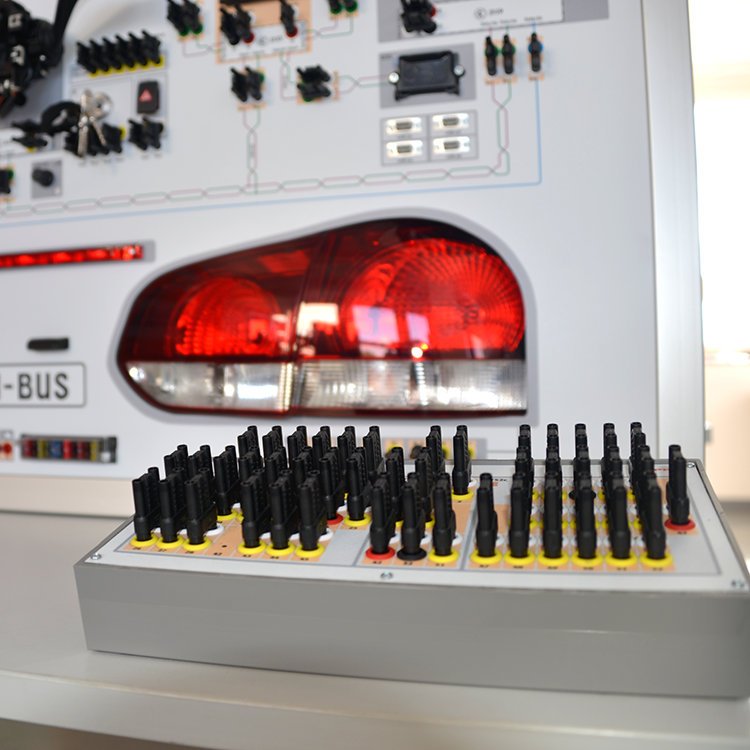

• Breakout-box: 88 meetbussen in 4 mm veiligheidsmontage, 44 brugstekkers met meetaftap

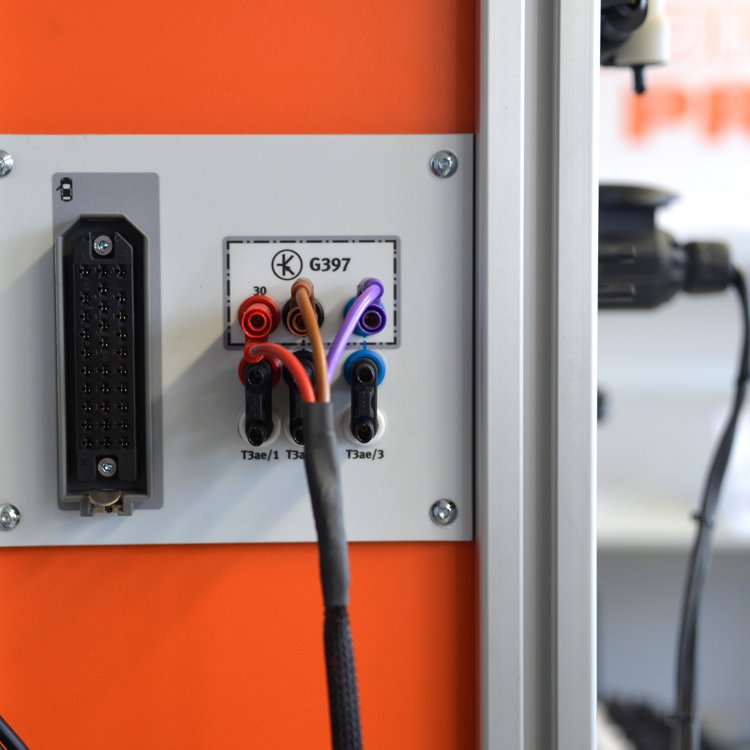

• Achterzijde: 20 meetbussen in 4 mm veiligheidsmontage, 10 brugstekkers met meetaftap

Toepassing in het onderwijs

De lichtwand centrale elektronica CAN-Bus is het meest complete trainingssysteem voor netwerkgebonden elektronica in het automotive onderwijs. Opgebouwd met originele VW Golf 6-onderdelen kunnen studenten de originele servicehandboeken en schakelschemas gebruiken — precies zoals in de servicewerkplaats. De optionele uitbreiding met de bestuurdersdeurmodule (16900960) voegt 12 extra storingen toe en vergroot de diagnosemogelijkheden verder. Geschikt voor Niveau 3.
