Optie Lichtwand: Bestuurdersdeur

Beschrijving

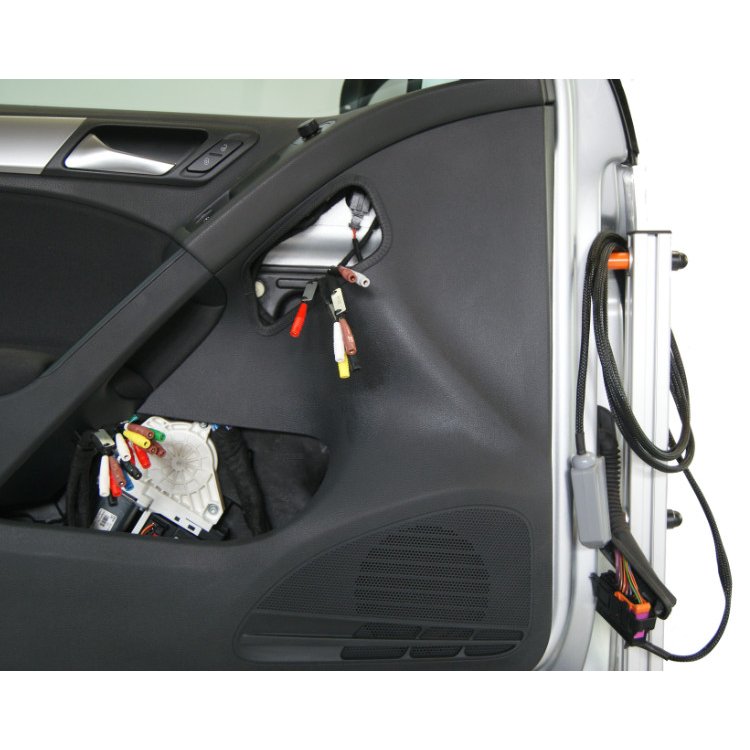

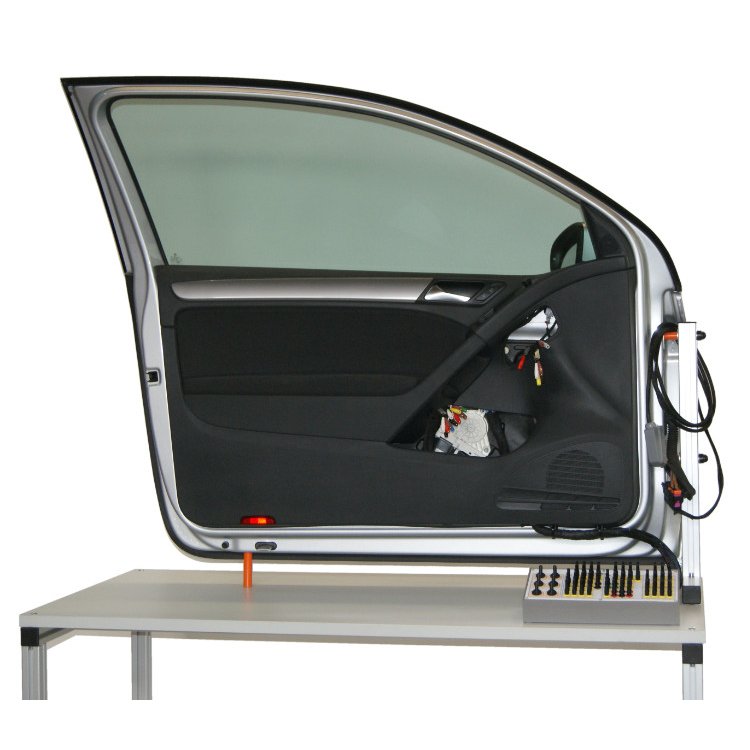

De optie lichtwand bestuurdersdeur van THEPRA is een uitbreidingsmodule voor de Lichtwand Centrale Elektronica CAN-Bus (16900950). De bestuurdersdeur is op een rijdbare practicumtafel gemonteerd en uitgerust met storingsschakeling. Alle elektrische componenten zijn toegankelijk en voorzien van pin-outs voor meting. De breakout-box voor de deurregeleenheid heeft 38 brugstekkers met meetaftap. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Kenmerken

• Originele onderdelen: elektrische raambediening, deurregeleenheid, centrale vergrendeling, kindervergrendeling, noodvergrendeling, deurslot
• Spiegel elektrisch verstelbaar en verwarmbaar, spiegelblinker

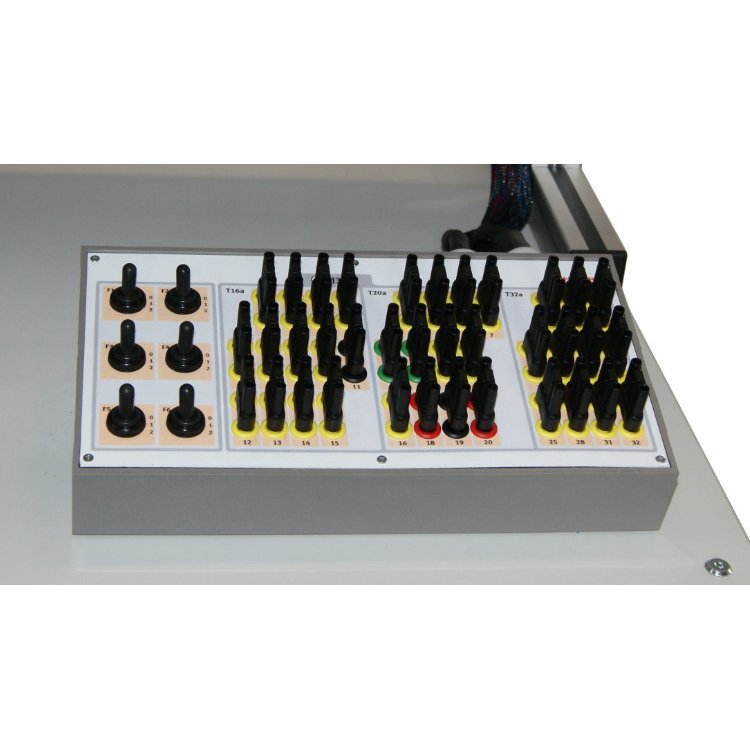

• Breakout-box voor deurregeleenheid met alle bezette pennen van de regeleenheid, 38 brugstekkers met meetaftap
• Storingsschakeling met 12 systeemstoringen

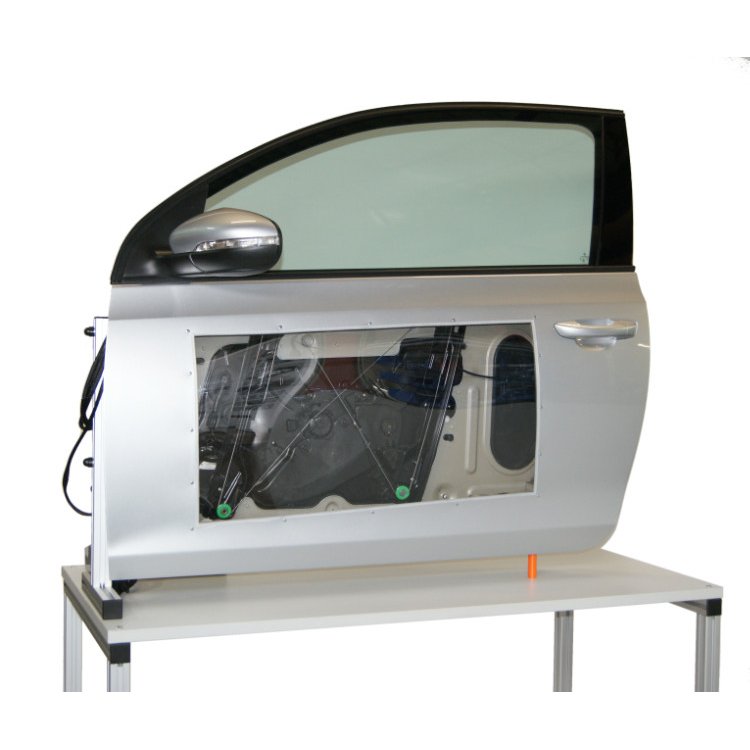

• Het raambedieningsmechanisme en inwendige onderdelen zijn beschermd en zichtbaar achter een polycarbonaatafdekking
• Compact apparaatopbouw, rijdbaar, voor practicumruimte en werkplaatspracticum

Leerinhouden

• Werken met originele schakelschemas en aansluitpennen bij componenten en regeleenheid bepalen
• Met een oscilloscoop van alle signalen, beheersspanningen en CAN-databus screenshots maken
• CAN-Bus-signalen met oscilloscoop opnemen en signaalniveaus beoordelen
• Stellelementdiagnose via VCDS uitvoeren
• Componenten aansturen via PCAN-dongle USB of eigen schakelaars
• Visualisatie van CAN-dataoverdracht via PCAN-dongle
• Praktijkgerichte storingen: leidingonderbrekingen en corrosieweerstand opsporen en evalueren
• Eigendiagnose via uitleesapparaat op Lichtwand Centrale Elektronica (originele tester)

Toepassing in het onderwijs

De optie lichtwand bestuurdersdeur breidt de Lichtwand Centrale Elektronica CAN-Bus uit met 12 extra storingen en alle deurspecifieke leersituaties. Studenten leren de complete elektronica van een modern autodeursysteem diagnosticeren — van elektrische raambediening en centrale vergrendeling tot spiegelverwarming en CAN-Bus communicatie van de deurregeleenheid. De rijdbare opstelling kan naast de lichtwand worden geplaatst voor een realistische werkplaatssimulatie. TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België. De optie lichtwand bestuurdersdeur wordt inclusief 47-pagina handleiding geleverd met complete werkbladen en oplossingen. Als losse uitbreiding is deze deur ook inzetbaar naast andere THEPRA practicumopstellingen voor extra leersituaties rondom deurmodules. Vraag TTDS naar de voordeligste combinatieprijs voor de lichtwand met bestuurdersdeur en eventuele andere uitbreidingsopties. Neem contact op met TTDS voor actuele schoolprijzen, demomogelijkheden en leveringsopties voor dit en andere THEPRA practicumproducten.
