Opleidingsmotor VW TSI Euro 6

Beschrijving

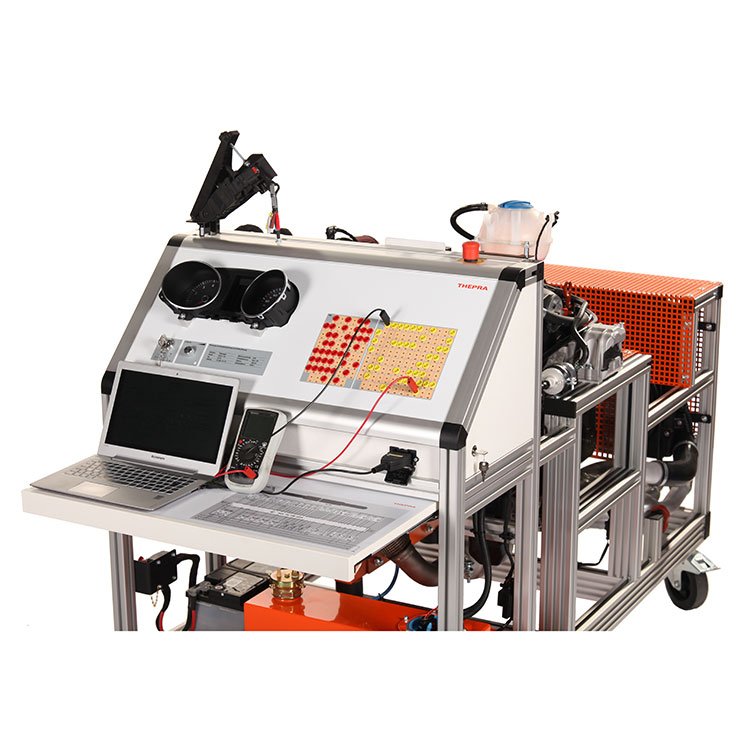

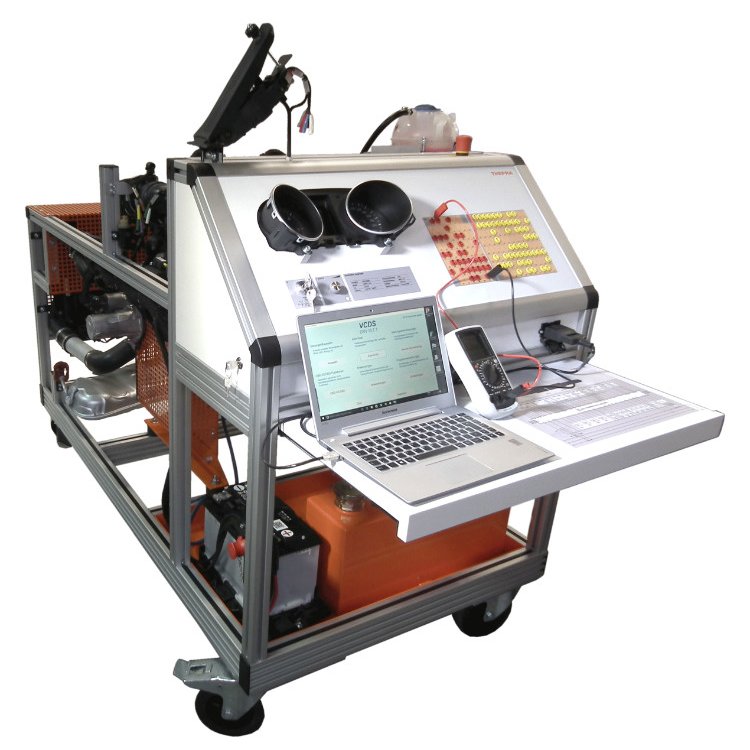

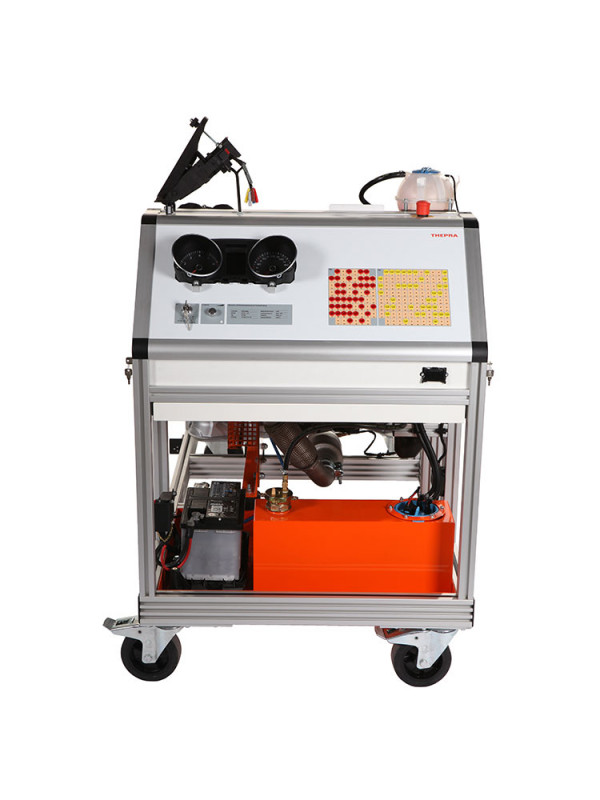

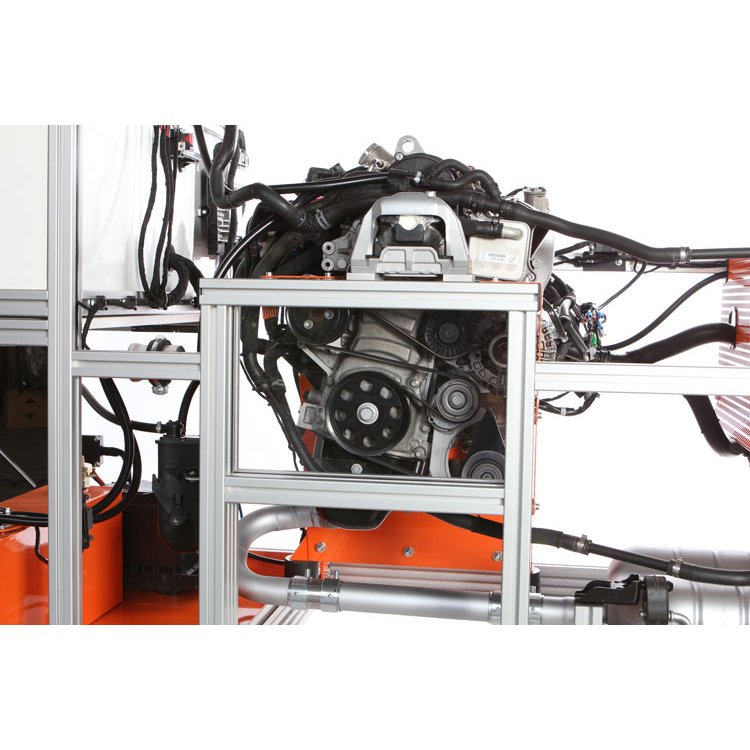

De opleidingsmotor TSI Euro 6 van THEPRA is een volledig functionele VW TSI benzinemotor (Euro 6) op rijdbaar aluminiumframe. De TSI Euro 6 is de actuele benzinevariant voor het onderwijs in moderne Euro 6 motormanagement, met updated directe injectie en verbeterd emissiemanagement ten opzichte van de Euro 5-variant. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Specifieke kenmerken TSI Euro 6

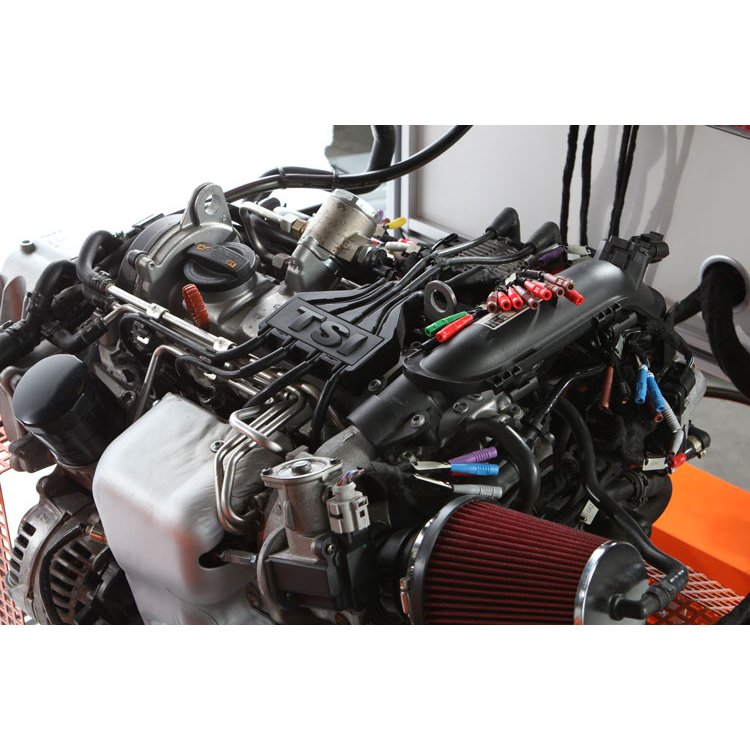

• Originele VW TSI benzinemotor, Euro 6 emissienorm
• Turbo directe injectie (TSI) met moderne hogedrukbrandstofpomp en GDI-injectors
• Verbeterd emissiemanagement ten opzichte van Euro 5: lagere COâ‚‚- en NOâ‚“-uitstoot
• Lambda-sonde voor- en na driewegkatalysator voor nauwkeurige lambdaregeling
• Variabele ventielstiming (DVVT) op inlaat- en uitlaatnokkenas
• OBD-diagnosestekker voor alle gangbare diagnosesystemen (OBD2/EOBD)
• Combinatie-instrument, noodstop, storingsvrij bij levering

Kenmerken (alle uitvoeringen)

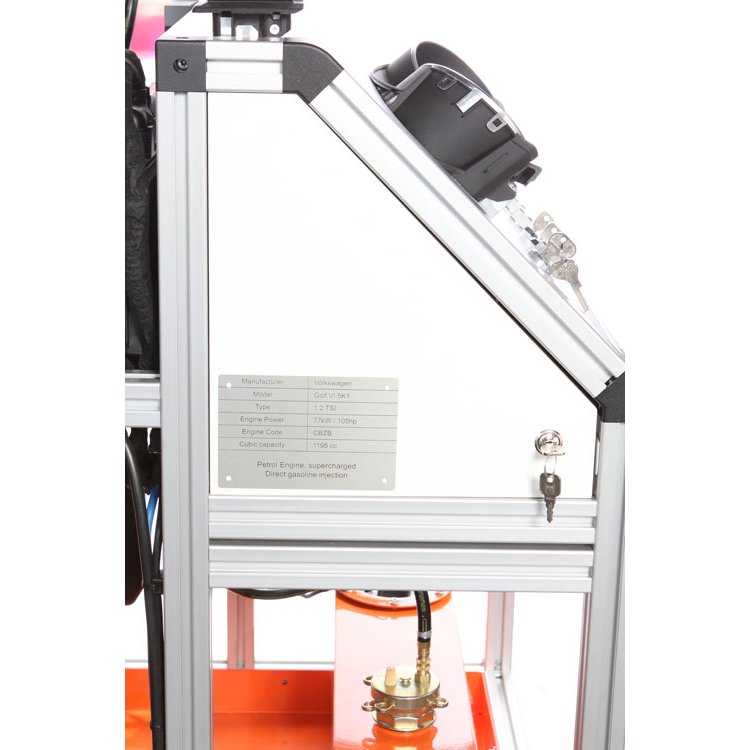

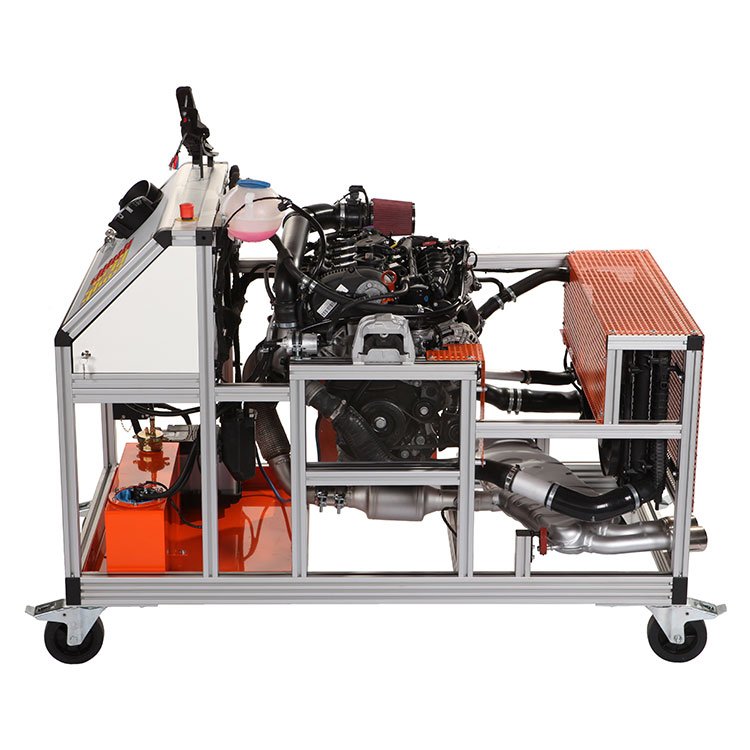

• Aluminiumprofielframe op grote wielen met bedieningspaneel, breedte ca. 900 mm
• Roterende en hete onderdelen volledig beschermd

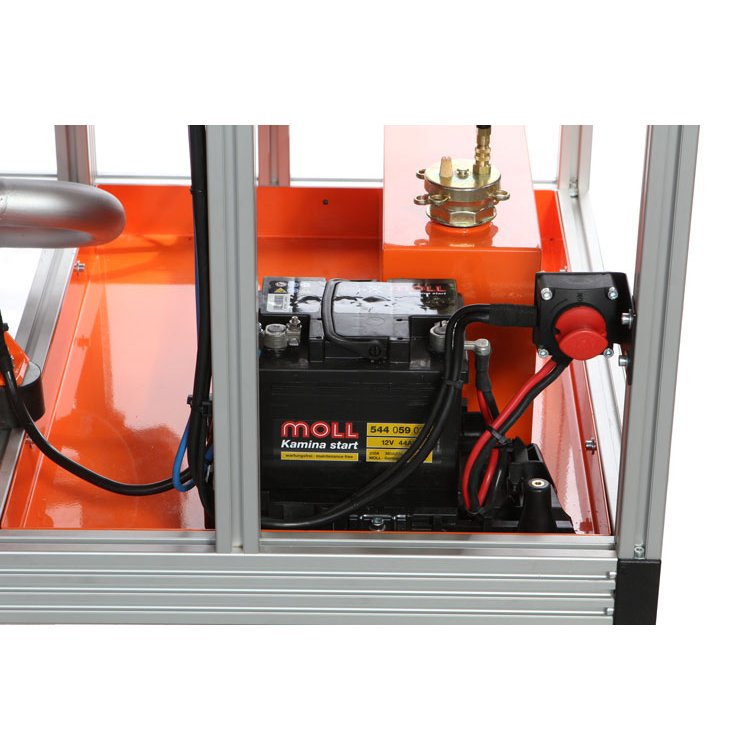

• Inclusief starter, brandstoftank, koeling, uitlaat en ontstekingssysteem
• OBD-diagnosestekker voor gangbare diagnosesystemen
• Combinatie-instrument en noodstopbeveiliging
• Regeleenheid bij levering storingsvrij gecertificeerd
• Mogelijkheid voor uitlaatgastests
• Schakelschema’s en zelfstudieprogramma inbegrepen

Optionele uitbreidingen

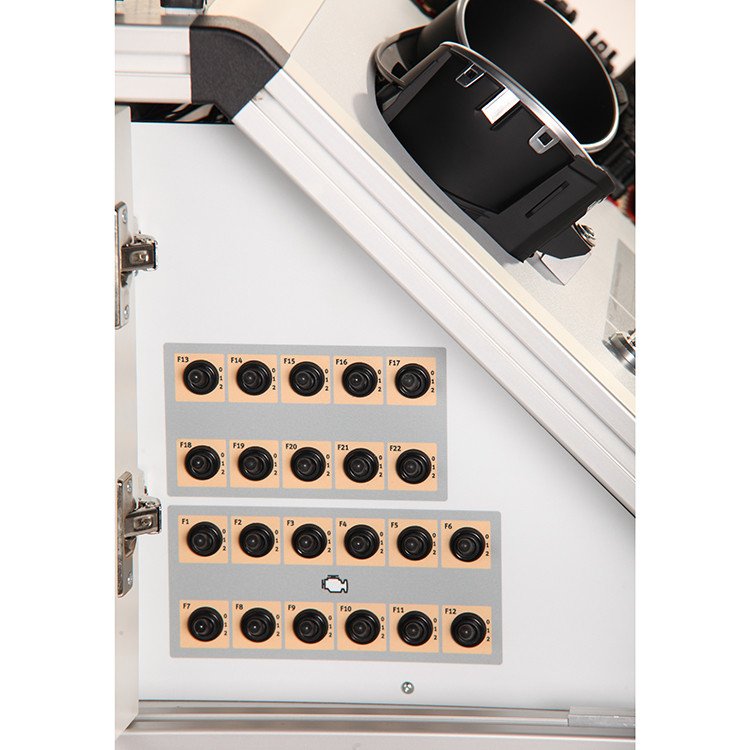

• Storingsschakelaars proline: 12 schakelaars / 24 storingen (nr. 79302080)
• Storingsschakelaars proline: 22 schakelaars / 44 storingen (nr. 79302100)

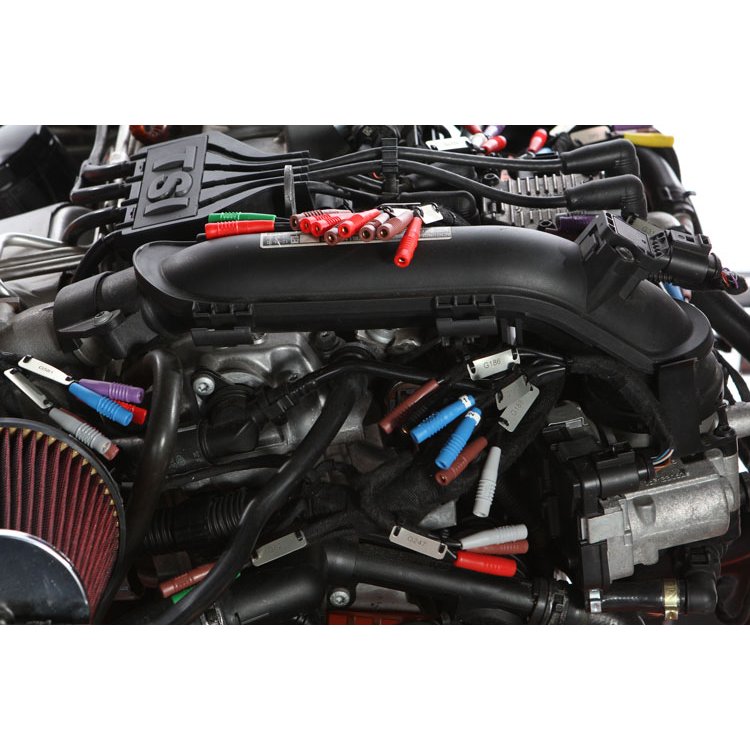

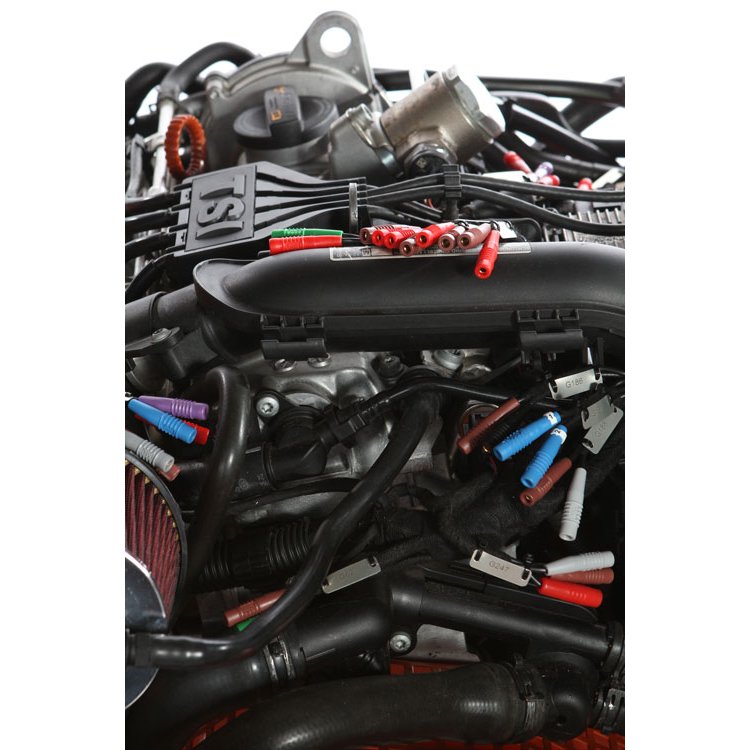

• Pin-outs proline op nagenoeg alle sensoren/actuatoren (min. 80) (nr. 79302050)
• Pin-outs voor storingsschakeling (min. 20) (nr. 79302060)
• Meetveld proline: alle pinnen van het regeleenheid, 4mm aansluitingen (nr. 79302110)
• Meetveld met kortsluitstekkers proline (nr. 79302130)
• Componentensimulator voor 5 sensoren (nr. 79302095)
• Afdekkap van transparante duurzame folie (nr. 79104099)

Technische specificaties

• Voedingsspanning: 12 V DC / voertuigaccu
• Afmetingen (L x B x H): 169 x 88 x 152 cm
• Gewicht: ca. 310 kg

Leerinhouden TSI Euro 6

• Componenten van het TSI Euro 6 motormanagement identificeren en benoemen
• Directe injectie diagnosticeren: injectorpuls, drukopbouw en injectietijdstip
• Lambda-sensorwaarden voor en na katalysator meten en beoordelen
• Variabele ventielstiming (DVVT) meten en diagnosticeren
• Euro 6 emissielimieten kennen en toepassen bij diagnoseopdrachten
• Verschil Euro 5 versus Euro 6 TSI motormanagement aantonen

Toepassing in het onderwijs

De opleidingsmotoren van THEPRA zijn het meest realistische leerplatform voor motormanagement en brandstofdiagnose in het automotive onderwijs. Studenten werken aan een draaiende motor met originele VW-documentatie, OBD-diagnose en — bij uitbreiding — instelbare storingen. De opstelling vereist een ruimte met deugdelijke afzuiginstallatie voor uitlaatgassen. Geschikt voor Niveau 2, 3 en 4 in MBO/HBO-autotechniek (NL) en TSO/BSO-autotechniek (BE). TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België en adviseert u graag over de juiste uitvoering en optionele uitbreidingen.
