Voertuig-Sensoren Trainer

Beschrijving

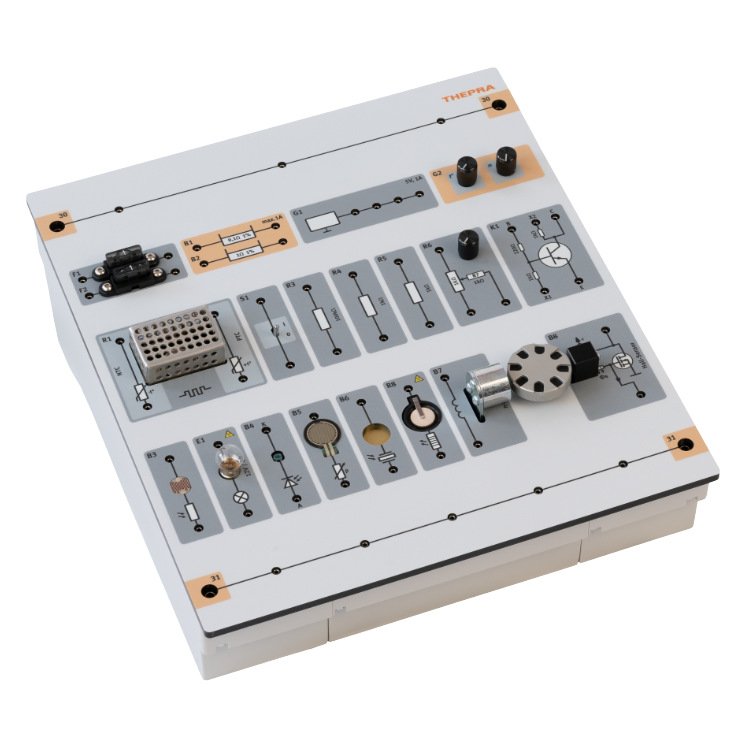

De voertuig-sensoren trainer van THEPRA is een compact en veelzijdig leersysteem voor voertuig-sensortechnologie en diagnosegrondbeginselen. Alle componenten kunnen vrij bedraad worden tot actuele voertuigelektrische schakelingen. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Kenmerken

• Overzichtelijke weergave van beschikbare componenten met kleurdruk
• Vrij bedraden van willekeurige schakelingen, vergelijkbaar met traditionele steekmodules
• Elektronisch beveiligde componenten
• Didactisch uitgewerkt materiaal met opdrachten en werkbladen inclusief bijbehorende oplossingen

Leerinhouden

• Kennismaken met voertuigtypische sensoren conform uitrusting
• Sensortypische spanningswaarden interpreteren in voertuiggerelateerde schakelingen
• Multimeter en oscilloscoop als meetapparaten toepassen

Uitrusting

• Practicum-trainer in lessenaarskast voor gebruik liggend op tafel of in DIN-A4 wandframe
• 2x zekering, schakelaar, 5 V gelijkspanningsbron, piëzo-sensor als klopmeldingssensor, hetefilmsensor, inductiesensor, hallsensor en sensorwiel
• 2x precisie-shunt, pulsbreedtegenerator voor aansturing sensorwiel, 2x temperatuurafhankelijke halfgeleiderweerstand (NTC, PTC)
• 3x weerstand, potentiometer, NPN-vermogenstransistor, fotoweerstand, lamp, fotodiode/foto-element, druk-/krachtsensor
• 54x aansluitbussen voor bekabeling en meting, 4x voedingsbussen

Toepassing in het onderwijs

De voertuig-sensoren trainer dekt het volledige spectrum van sensortypes in moderne voertuigen. De ingebouwde pulsbreedtegenerator stuurt het sensorwiel aan, zodat studenten het hallsensorsignaal en het inductiesensorsignaal kunnen meten en vergelijken zoals bij een echte ABS-sensor in het voertuig. Geschikt voor Niveau 2, 3 en 4. Alle THEPRA practicum-trainers zijn ook leverbaar als compleet trainingspakket inclusief voedingsapparaat en kabelset. Neem contact op met TTDS voor schoolprijzen, demomogelijkheden en advies op maat voor de inrichting van uw practicumruimte.

Aanbevolen combinatie

De voertuig-sensoren trainer is beschikbaar als compleet schoolpakket inclusief voedingsapparaat, kabelsets, oscilloscoop en een uitgebreide digitale docenten- en studentenhandleiding met alle opdrachten en bijbehorende oplossingen. De voertuig-sensoren trainer werkt optimaal met het Voedingsapparaat TS10, de Kabelset 2mm en een oscilloscoop. Met de oscilloscoop meten studenten het sensorwiel-signaal van de hallsensor en de inductiesensor, precies zoals bij een echte ABS-sensor in het voertuig. Compatibel met bankvoedingen van 10 tot 15 V DC bij minimaal 3 A. TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België. Vraag naar speciale onderwijsprijzen.
