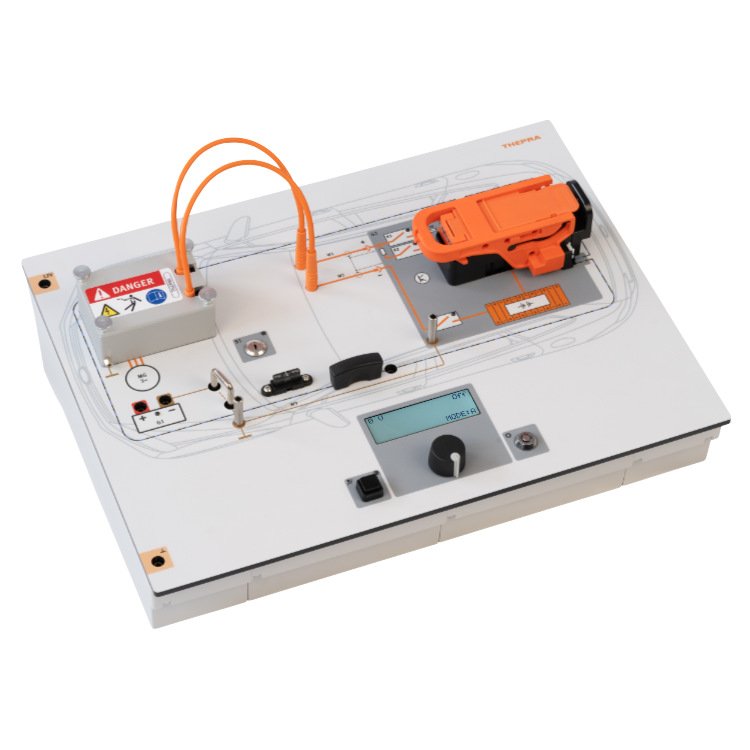

Voertuig-Vrijschakeltrainer 2.0

Beschrijving

De voertuig-vrijschakeltrainer 2.0 van THEPRA is een innovatieve practicum-trainer voor de veiligheidsprocedures bij het werken met hoogspanningsvoertuigen. Met dit systeem oefent u de vrijschakelingsmethoden van verschillende fabrikanten op een veilige manier. Aanvullend zijn isolatiemeting en potentiaalverevening met werkplaatsmeetapparatuur mogelijk. Let op: dit product richt zich op instapniveau. Voor werken onder echte hoogspanning en diagnose van uitgebreide hoogspanningstoringen raden wij de Hoogspanning Veiligheidstrainer (12045100) aan. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Kenmerken

• Overzichtelijke weergave van componenten en schakeling met kleurdruk
• LCD-display voor bediening en weergave van alle informatie
• Isolatiemeting met verschillende waarden
• Potentiaalverevening met verschillende waarden
• Speciale modus voor meting van laad- en ontlaadproces
• Gedrag bij ongeval en hulpverlening in verschillende situaties
• Spanning 10:1 gereduceerd — weergave 400 V, feitelijk slechts 40 V laagspanning aanwezig
• Originele servicestekker, sokkel afsluitbaar met hangslot, pilootlijn meetbaar
• Didactisch uitgewerkt materiaal met opdrachten en werkbladen inclusief bijbehorende oplossingen

Leerinhouden

• Veiligheidsvoorschriften toepassen: vrijschakelen (verschillende methoden), beveiligen tegen herinschakelen, spanningsvrij vaststellen, werkstappen registreren
• Uitvoeren van isolatiemetingen en potentiaalvereveningsmetingen met werkplaatsmeetapparatuur

Uitrusting

• Practicum-trainer in lessenaarskast voor gebruik liggend op tafel of in DIN-A4 wandframe
• LCD-display met druk-draaiknop, 2x sleutelschakelaar, originele servicestekker
• 2x massapunten voor potentiaalverevening, 2x voedingsbussen 12 VDC
• 13x aansluitbussen voor meting, waarvan 2x met brugstekker
• 2x HV-kabel oranje, zekering, schakelaar voor airbag

Toepassing in het onderwijs

De voertuig-vrijschakeltrainer 2.0 is de ideale eerste stap in een tweeledige leerroute voor hoogspanningsveiligheid. De gesimuleerde 400 V (feitelijk 40 V laagspanning) biedt een realistische leerervaring zonder echte hoogspanningsrisicos. Voor gevorderde trainingen met echte hoogspanning is de Hoogspanning Veiligheidstrainer (12045100) de aangewezen opvolger. Alle THEPRA practicum-trainers zijn ook leverbaar als compleet trainingspakket inclusief voedingsapparaat en kabelset. Neem contact op met TTDS voor schoolprijzen, demomogelijkheden en advies op maat voor de inrichting van uw practicumruimte.

Aanbevolen combinatie

De voertuig-vrijschakeltrainer 2.0 werkt optimaal met het HV-accessoireset universeel, het Voedingsapparaat TS10 en de Metrahit meetapparatuur. Voor gevorderde trainingen met echte hoogspanning is de Hoogspanning Veiligheidstrainer de aangewezen opvolger. Samen vormen beide trainers een complete leerroute voor hoogspanningsveiligheid in EV-onderwijs. TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België.
