Onderbrekingsbox (Systeem Oranje)
Onderbrekingsbox voor het Pinbox Systeem Oranje. Storingsschakeling: onderbreking, overgangsweerstand en kortsluit. 50/100/150/200 kanalen. Universeel inzetbaar aan alle voertuigen.
Beschrijving
De onderbrekingsbox van THEPRA is het storingsschakelelement van het Pinbox Systeem Oranje. De onderbrekingsbox maakt het mogelijk op elk contact van het regeleenheid storingen te simuleren: onderbrekingen, overgangsweerstand, belastingsweerstand en kortsluitingen — conform de dagelijkse diagnose-realiteit in de autoservicewerkplaats. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.
Kenmerken

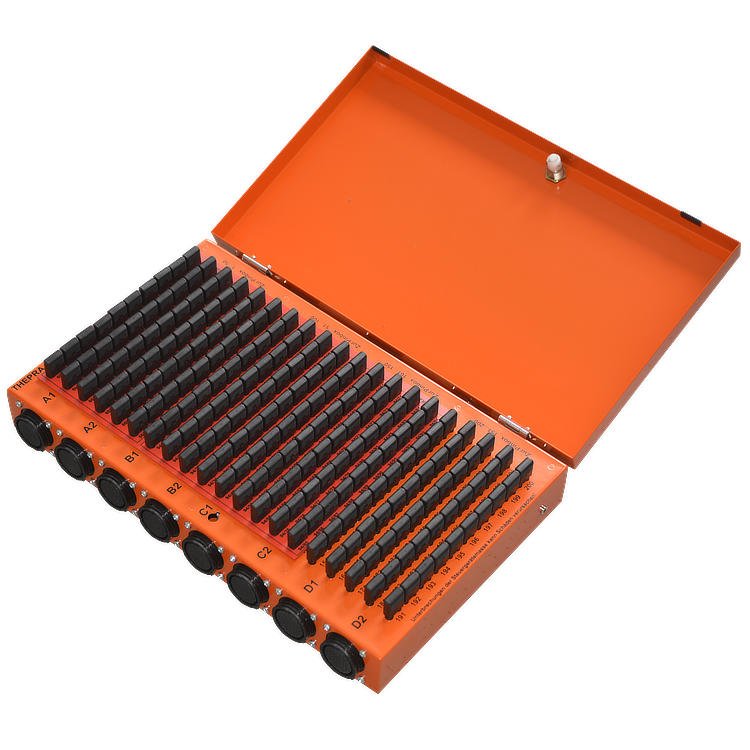

- Beschikbaar voor 100, 150 of 200 kanalen
- Uitvoering met vast aangesloten regeleenheid-adapter of universele stekers

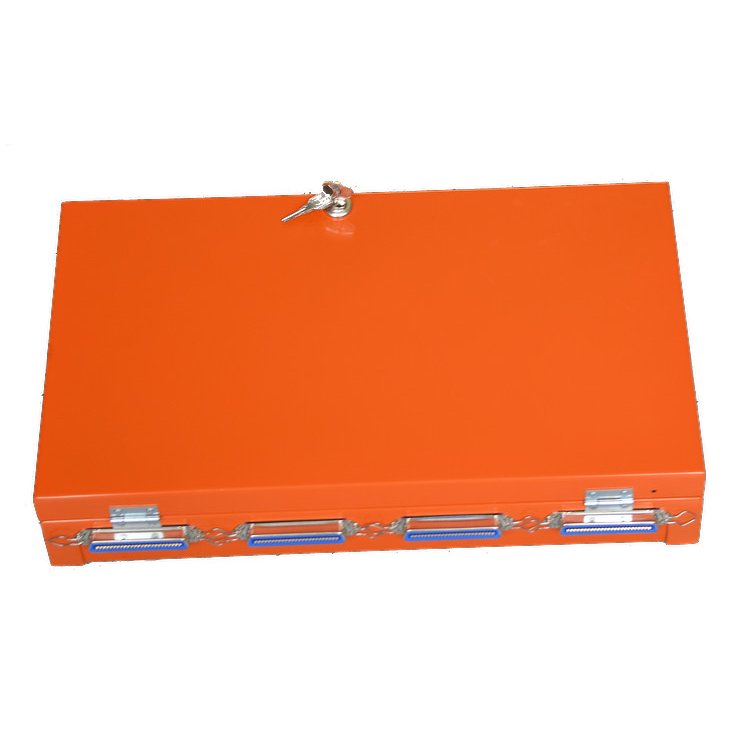

- Afsluiting met deksel, vergrendelbaar
- Storingsschakeling per kanaal: onderbreking van de brug mogelijk

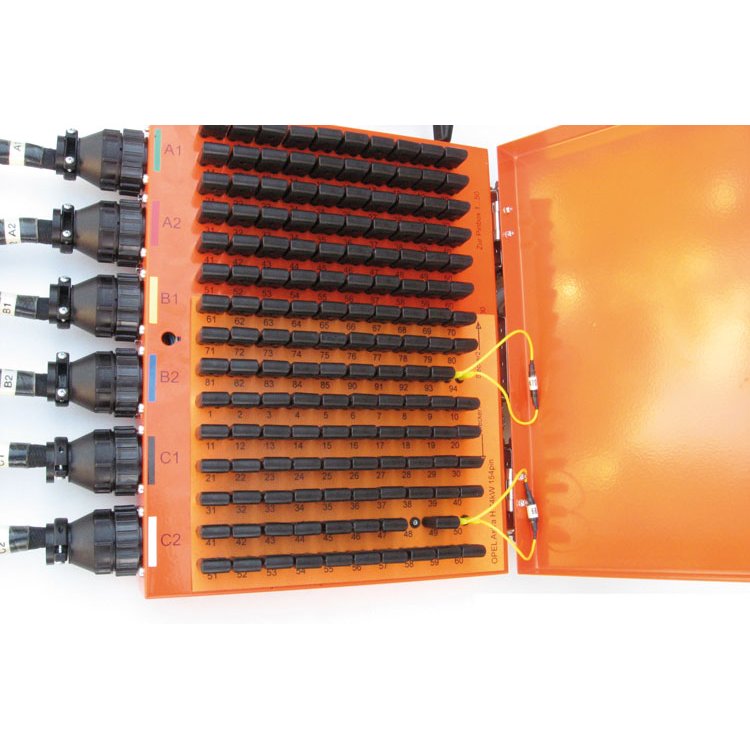

- Drie schakelposities per storingsschakelaar: storingsvrij / kabelonderbreking / overgangsweerstand of kortsluit
- Optioneel met optoëlektronisch ontkoppelingselement ter bescherming van het regeleenheid
- Artikelnummers: 100-pin: 38300180 | 150-pin: 38300200Â | 200-pin: 38300210
Leerinhouden
- Storingen simuleren aan sensoren, actuatoren en leidingen conform werkplaatspraktijk
- Overgangsweerstand en kabelonderbreking herkennen via meting
- Kortsluitingen detecteren en lokaliseren
- OBD-foutcodes interpreteren en koppelen aan gesimuleerde storingen
- Diagnoseprocedures stap voor stap uitvoeren met originele werkplaatsdocumentatie
Toepassing

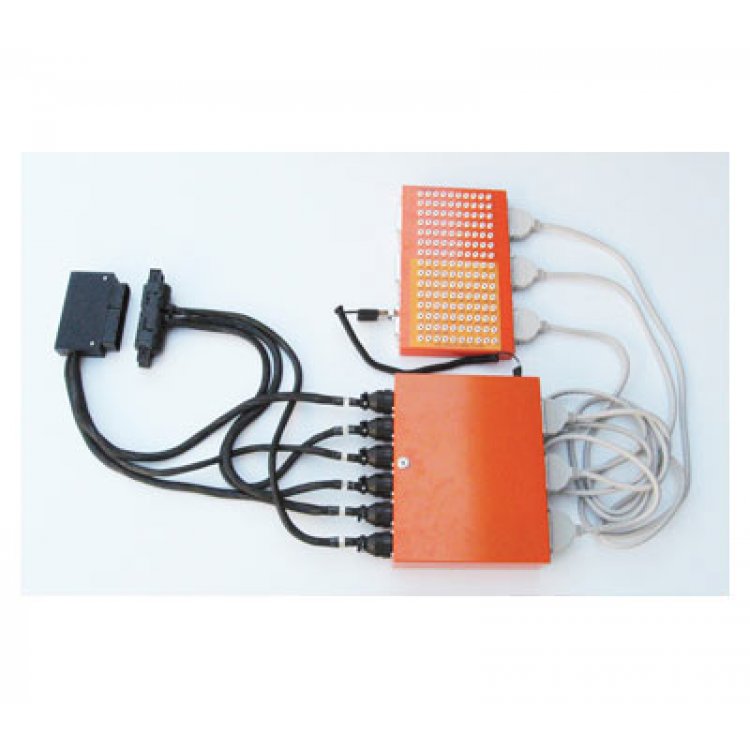

De onderbrekingsbox is het hart van het Pinbox Systeem Oranje en maakt het Thepra meetsysteem tot het meest complete storingsdiagnosesysteem voor het automotive onderwijs. In combinatie met de pinbox (THEPRA-075) en de tussenkabels (THEPRA-076) beschikt een school over een volledig en modulair meetsysteem dat aan elk voertuig en elke trainingsopstelling inzetbaar is. Geschikt voor Niveau 2, 3 en 4 in MBO/HBO-autotechniek (NL) en TSO/BSO-autotechniek (BE). TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België.
De onderbrekingsbox is het centrale storingsschakelonderdeel in het Pinbox Systeem Oranje. Dankzij de drie schakelposities per kanaal (storingsvrij, kabelonderbreking en overgangsweerstand/kortsluit) kunnen studenten alle meest voorkomende storingen die in de werkplaatspraktijk optreden realistisch simuleren en diagnosticeren. Het systeem sluit direct aan op de proline-serie van THEPRA en is ook toepasbaar op elk modern voertuig via de adapter. TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België.
De onderbrekingsbox is leverbaar in uitvoeringen van 50 tot 200 kanalen. Voor scholen die zowel kleinere als grotere regeleenheden willen afdekken adviseert TTDS de 100-kanaals uitvoering als basismodel. TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België.
