T-Varia Instrumenten CAN-Bus

Beschrijving

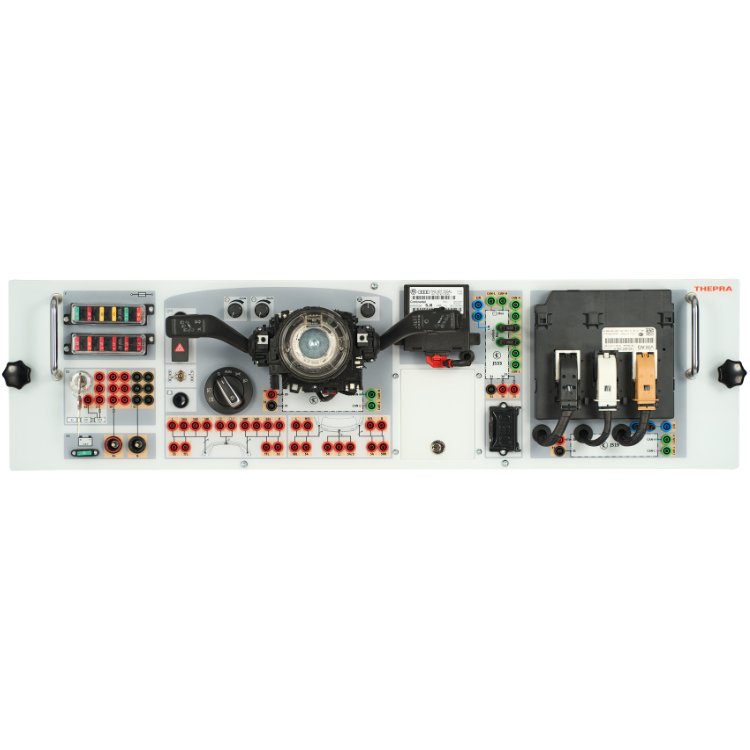

Het t-varia instrumenten can-bus is een T-Varia Connect systeempaneel van THEPRA voor gebruik in de modulaire T-Varia practicumopstelling. CAN-Bus versie van het T-Varia instrumentenpaneel. Centraal bedieningspaneel met OBD, regeleenheden en CAN/LIN-busverbindingen voor netwerkgebonden centrale elektronica. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Kenmerken

• Netwerkkoppeling: voedings- en buslijnen van alle regeleenheden verbonden en meetbaar
• OBD-stekker voor aansluiting diagnosesysteem
• CAN-Bus comfort 125 kBit/s, CAN-Bus diagnose 500 kBit/s, LIN-Bus 20 kBit/s
• 20 instelbare storingen via vergrendelbare storingsschakelkast
• 69 aansluitbussen in 4 mm uitvoering, 7 brugstekkers in buskabels

Leerinhouden

• Datacommunicatie via CAN-Bus en LIN-Bus diagnosticeren
• Regeleenheden coderen, softwareversies aanpassen
• OBD-diagnosetools inzetten voor CAN-Bus voertuigen
• Elektrische schakelingen testen en onderhouden

Uitrusting

• T-Varia systeempaneel 956 x 250 x 6 mm
• Regeleenheid J519 carrosserie, diagnosekoppelstuk J533, stuurkolomregeleenheid J527
• OBD-stekker, 2x zekeringkast, contactschakelaar, lichtschakelaar
• Stuurkolomschakelaar, drukknop claxon en remlicht, wipschakelaar achteruitrijlicht
• Vergrendelbare storingsschakelkast met 20 brugstekkers

Toepassing in het onderwijs

Het t-varia instrumenten can-bus is onderdeel van het THEPRA T-Varia Connect systeem — een modulair practicumsysteem waarbij elk paneel onafhankelijk of in combinatie met andere panelen gebruikt kan worden. De standaard paneelafmetingen (96 x 25 x 25 cm) zijn compatibel met de T-Varia wagen (11010020) en alle andere T-Varia panelen. Aansluitingen conform DIN 72552, kleurdruk achter plexiglas, twee chromen handgrepen en achterzijdeafdekking. Met e-learning module en uitgebreide werkbladen inclusief oplossingen. TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België. Neem contact op voor schoolprijzen, demomogelijkheden of advies over de samenstelling van een complete T-Varia practicumopstelling. Het T-Varia Connect systeem omvat 19 modulaire systeempanelen die naar wens gecombineerd kunnen worden tot een volledige voertuig-elektrische practicumopstelling. Elk paneel wordt geleverd inclusief uitgebreide documentatie met werkbladen en bijbehorende oplossingen voor docenten en studenten. De panelen zijn compatibel met de T-Varia wagen (SKU 11010020) en worden gevoed via 13,8 V DC / 40 A voeding. Alle aansluitingen zijn conform DIN 72552 en voorzien van kleurdruk achter plexiglas voor optimale leesbaarheid in het practicumlokaal. TTDS adviseert u graag over de optimale samenstelling van uw T-Varia opstelling. Neem contact op met TTDS voor actuele schoolprijzen en leveringstijden. TTDS adviseert u ook graag over de meest geschikte combinatie van T-Varia panelen voor uw specifieke curriculum en leerjaar.
