Multimeter Diagnose Trainer

Beschrijving

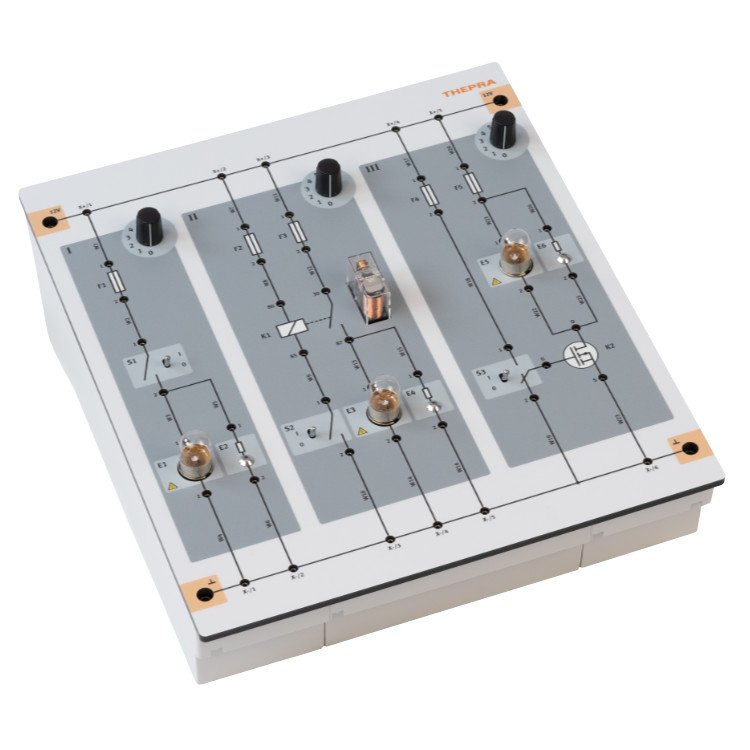

De multimeter diagnose trainer van THEPRA is een innovatieve practicum-trainer voor het aanleren van de elektrische en elektronische grondbeginselen voor veilig gebruik van de multimeter als diagnosemiddel in de automotive servicewerkplaats. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Kenmerken

• Voertuigcontext met drie typische lampschakelingen: conventioneel, met relais, met transistor
• Per schakelaar zes individuele storingen instelbaar via keuzeschakelaar
• 47 meetbussen beschikbaar voor storingsopsporing en spanningsvalmetingen
• Kleurdruk van schakelingen in normconforme weergave

Leerinhouden

• Typische lampschakelingen kennen en analyseren
• Multimeter toepassen voor spanningsmetingen
• Meten op de juiste locatie in de bedrading
• Gemeten spanningen correct interpreteren en de werkelijke oorzaak van een storing herkennen
• Deelspanningsmeting in intacte en defecte schakelingen als diagnosemethode toepassen
• Streefwaarde-werkelijke-waarde-protocollen opstellen en evalueren

Uitrusting

• Practicum-trainer in lessenaarskast voor gebruik liggend op tafel of in DIN-A4 wandframe
• 3x keuzeschakelaar met zeven standen voor storingen, 3x wipschakelaar voor aan/uit
• 3x voertuiglampfitting met 10 W lamp (12 V), 3x LED, 1x relais
• 47x meetbussen, 4x voedingsbussen

Toepassing in het onderwijs

De multimeter diagnose trainer leert studenten systematisch denken en meten in plaats van gokken. De drie schakelingen — conventioneel, met relais en met transistor — spiegelen de meest voorkomende verlichtingsschakelingen in echte voertuigen. Studenten leren de juiste meetplaatsen bepalen, spanningsvallen meten en proefverslagen opstellen conform de werkwijze in de servicewerkplaats. Geschikt voor Niveau 2 en 3. Alle THEPRA practicum-trainers zijn ook leverbaar als compleet trainingspakket inclusief voedingsapparaat en kabelset. Neem contact op met TTDS voor schoolprijzen, demomogelijkheden en advies op maat voor de inrichting van uw practicumruimte.

Aanbevolen combinatie

De multimeter diagnose trainer is leverbaar als schoolpakket. De trainer werkt optimaal met het Voedingsapparaat TS10 en een Fluke 175 multimeter. De Fluke 175 sluit direct aan op de meetbussen van de trainer. Voor scholen die ook oscilloscoopmeting willen introduceren is de oscilloscoop diagnose trainer de logische vervolgstap. Beide trainers zijn als combi-pakket verkrijgbaar bij TTDS. Neem contact op voor informatie over onderwijsprijzen en demomogelijkheden.
