Rijdynamicabesturing ABS/ESP proline (VW)

Beschrijving

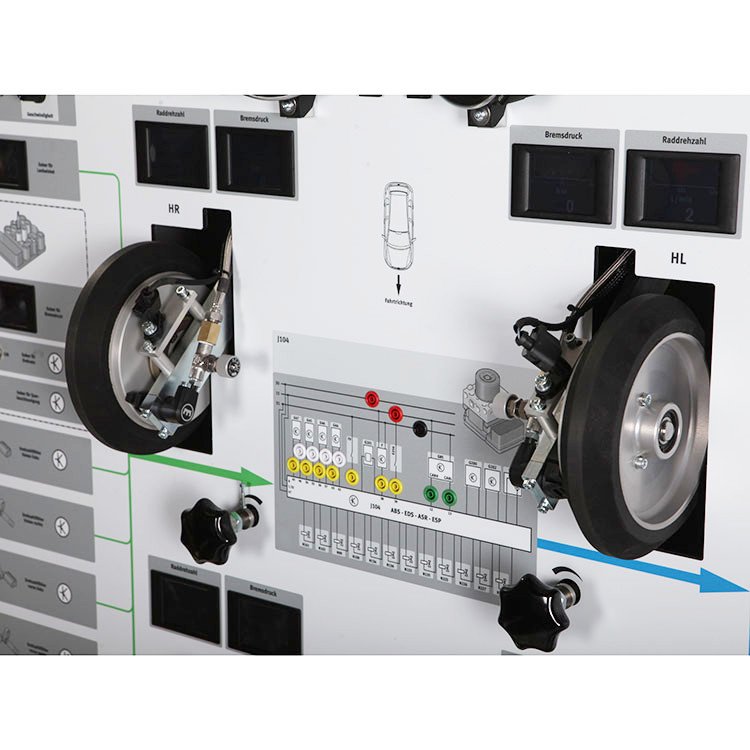

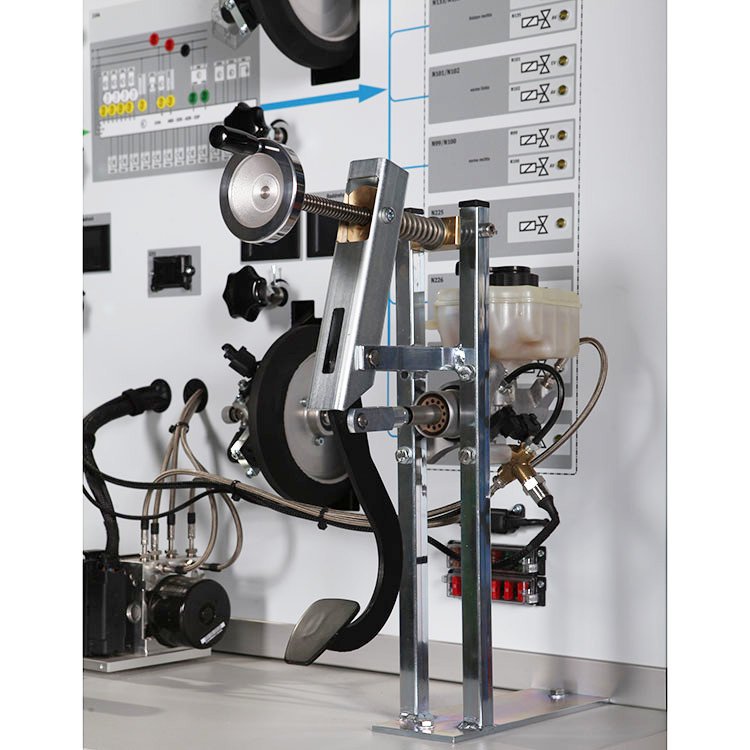

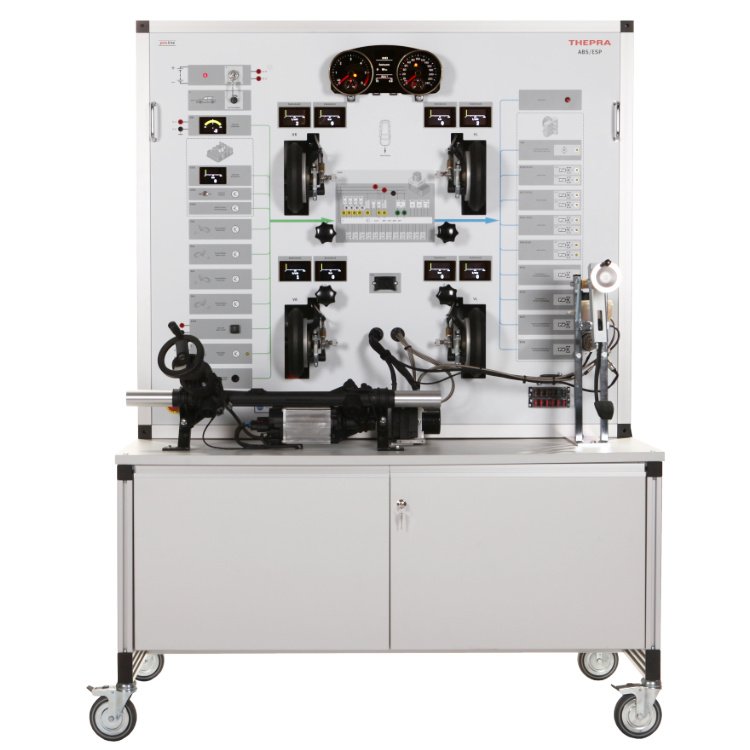

De rijdynamicabesturing ABS/ESP proline van THEPRA is een complete trainingsopstelling waaraan functies, processen, storingen en meetwaarden van een origineel remsysteem met rijdynamicabesturing kunnen worden aangetoond en onderzocht. Het volledig functionele remsysteem remt de afzonderlijke wielen af afhankelijk van de bedrijfs- en regelingstoestand. Normaal remmen, ABS, ASR, EDS, ESP of aan de afzonderlijke wielen. Alle originele onderdelen en benodigde componenten zijn overzichtelijk aangebracht op de kleurdruk frontplaat. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Kenmerken

• Rijdynamicabesturing, originele onderdelen VW Golf VI, met elektrische stuurbekrachtiging
• Meten van alle relevante onderdelen en componenten in het centrale schakelschema-meetveld
• Opstelling in EVA-principe: Invoer – Verwerking – Uitvoer
• Versnellings- en remkrachtoverdrachtwaarden per wiel afzonderlijk instelbaar
• Waarden voor stuurhoek en remdruk aflezen via digitale weergaven per wiel
• ESP-functies worden via CAN-Bus aan de rijdynamica-regeleenheid doorgegeven
• Slippensimulatie met en zonder remingrijpen
• Rijsnelheid traploos van 0-60 km/h instelbaar
• Diagnose mogelijk via OBD-aansluiting
• Storingsschakeling, afsluitbaar met deksel
• Compact apparaatopbouw, rijdbaar, voor practicumruimte en werkplaatspracticum

Leerinhouden

• Rijdynamicabesturing: componenten van het volledige remsysteem benoemen en samenwerking toelichten
• Werken met originele schakelschemas en aansluitpennen bij componenten en regeleenheid bepalen
• Afhankelijk van de bedrijfssituatie streefwaarden bepalen
• Gangbare diagnosetools voor OBD inzetten
• Sensorsignalen en actuatorbeheersspanningen meten en beoordelen
• CAN-Bus-signalen met oscilloscoop opnemen en signaalniveaus beoordelen
• Screenshots van alle signalen, beheersspanningen en CAN-databus maken en opslaan

Toepassing in het onderwijs

De rijdynamicabesturing ABS/ESP proline is de meest complete trainingsopstelling voor actieve veiligheidssystemen in het automotive onderwijs. Met originele VW Golf VI-onderdelen, een ingebouwde storingsimulator en uitgebreide diagnostische mogelijkheden via OBD leren studenten ABS, ESP, ASR en EDS systematisch diagnosticeren. Geschikt voor Niveau 2, 3 en 4. TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België. De rijdynamicabesturing ABS/ESP proline is leverbaar inclusief VCDS diagnose toolkit. Met de ingebouwde CAN-Bus communicatie kunnen studenten ook voertuignetwerkcommunicatie bestuderen in de context van actieve veiligheidssystemen. De storingsimulator maakt het mogelijk leersituaties te reproduceren die in de dagelijkse servicewerkplaats worden aangetroffen. Neem contact op met TTDS voor informatie over schoolprijzen en demomogelijkheden.
