Airbag Trainingsmodel proline (VW Golf 6)

Beschrijving

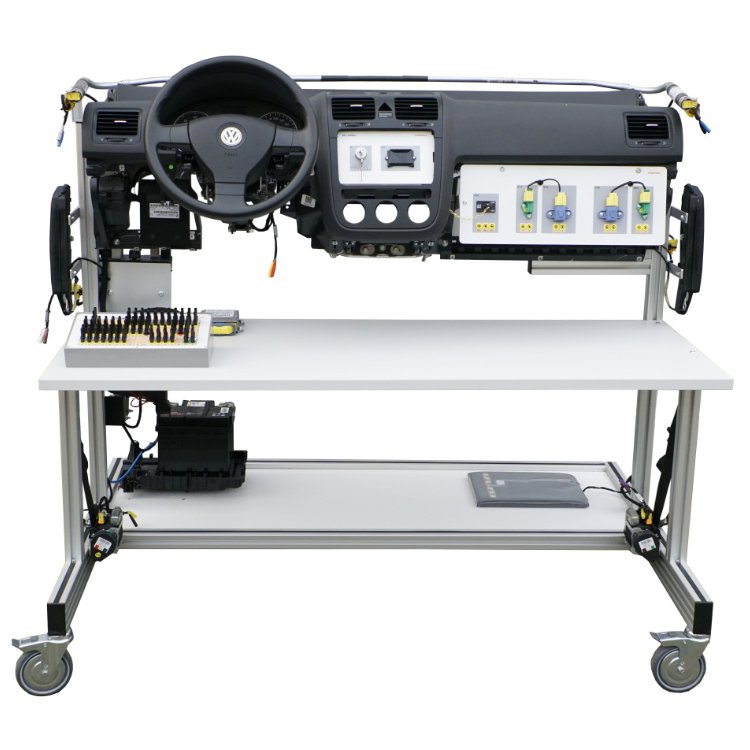

Het airbag trainingsmodel proline van THEPRA is een volledig functioneel trainingsmodel met originele onderdelen van het airbag-systeem uit de VW Golf 6. De opstelling bevat niet-ontsteekbare airbags en gordelspanners — een veilig gebruik en het opsporen van storingen zijn daardoor volledig mogelijk. De aansluitingen van alle functioneel relevante sensoren en actuatoren zijn originele verbindingen zoals in het voertuig, zodat studenten kunnen werken met originele fabrikantendocumentatie en schakelschema’s. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Originele componenten

• Airbag-regeleenheid, bestuurders-airbag, veercontactring, stuurkolomelektronica
• Passagiers-airbag, zijairbag, botsingsensor voor voor- en achterste zijairbag
• Combinatie-instrument met controlelampjes
• Gordelspanner voor bestuurder en passagier, gordelslot met gordelslothouder
• Zitplaatsbezettingsherkenning passagier (voor gordelcontrole)
• Uitschakelaar passagiers-airbag via sleutelschakelaar, OBD-diagnosestekker

Kenmerken

• Volledig functioneel airbag trainingsmodel, originele onderdelen VW Golf 6, speciaal ingericht voor onderwijsdoeleinden

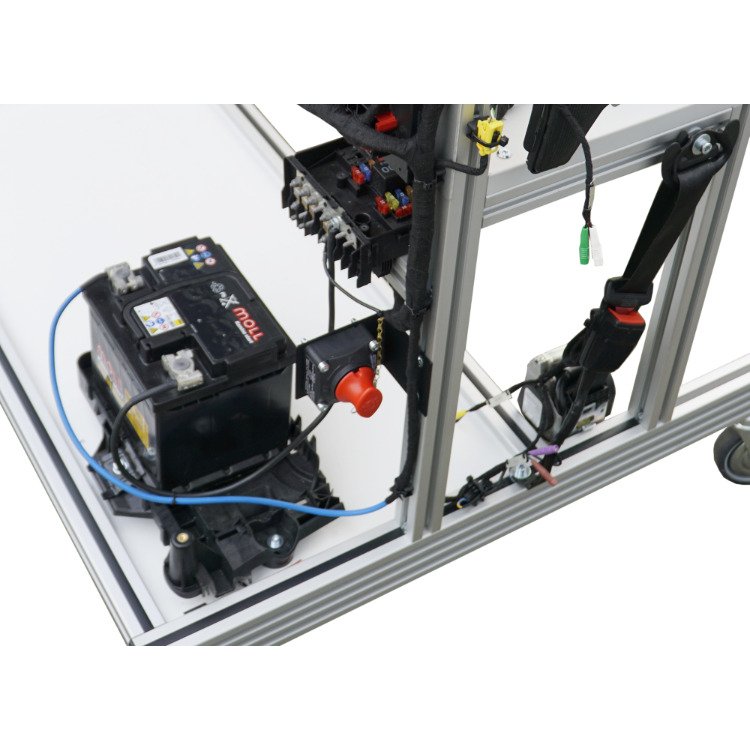

• Aluminiumprofielframe op wielen met extra groot werkblad, bedieningspanelen, OBD-aansluiting

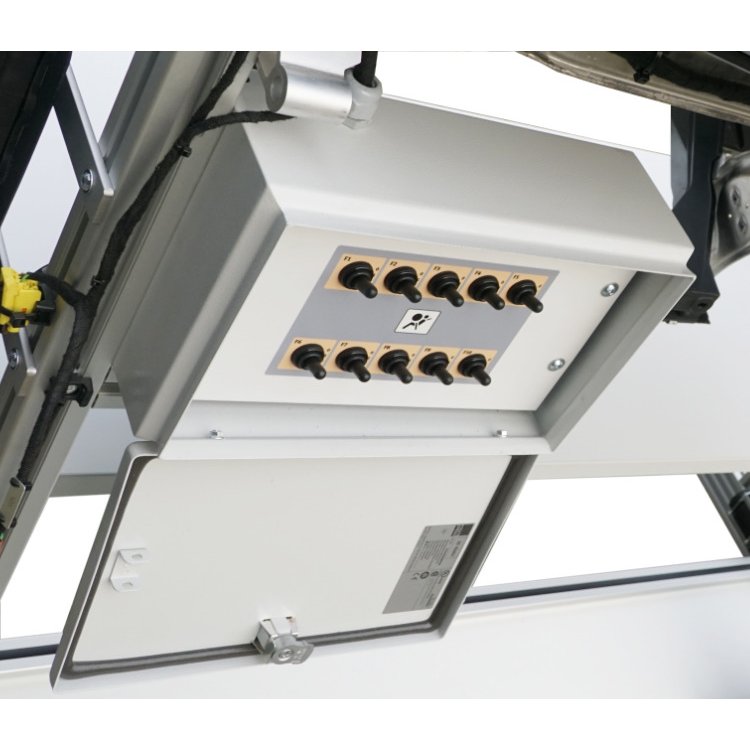

• Storingsschakelkast apart gemonteerd, vergrendelbaar, 10 schakelaars / 20 storingen

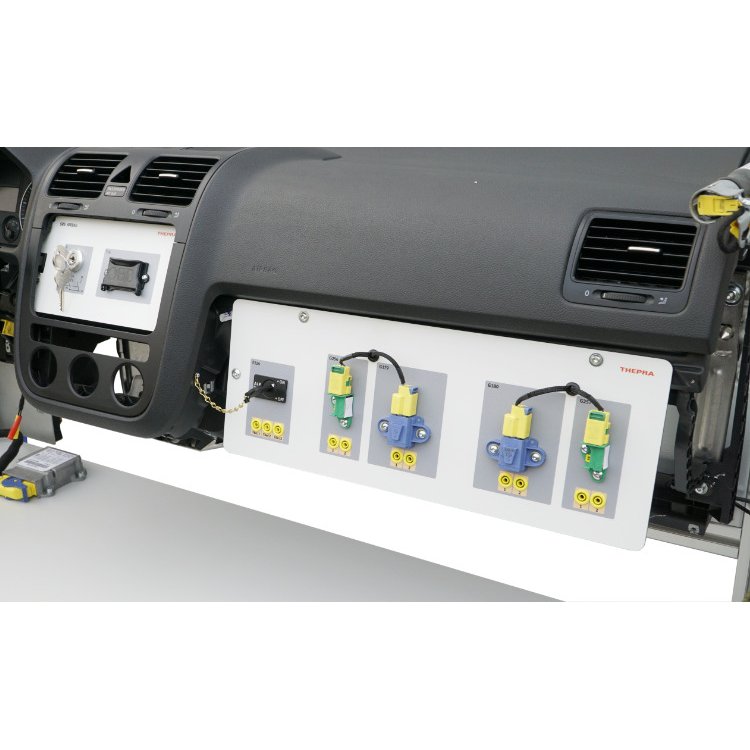

• Pin-outs aan alle sensoren/actuatoren, 4 mm bussen in de kleuren van het originele schakelschema

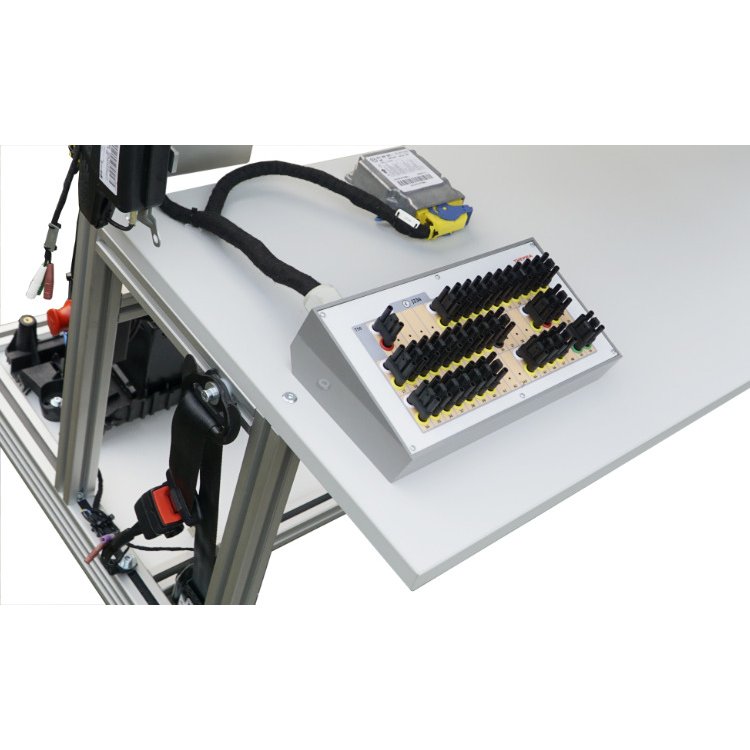

• Onderbrekingsbox met alle pins van de regeleenheid, 2x 34 bussen met kortsluitstekkers en meetaftap, vast bedraad. Maakt diagnose door afzonderlijk loskoppelen van signalen/componenten mogelijk. Aanvullend inbrengen van overgangsweerstand, belastingsweerstand of kortsluiting

Leerinhouden

• SRS-airbag-systeem benoemen: componenten, werking en veiligheidsprocedures
• Werken met originele schakelschema’s en fabrikantdocumentatie
• Sensoren en actuatoren meten via pin-outs
• Storingen diagnosticeren via OBD-diagnosesysteem (VCDS)
• Gordelspanner-systeem diagnosticeren en zitplaatsbezettingsherkenning begrijpen
• Storingsimulatie uitvoeren en beoordelen via de storingsschakelkast

Toepassing in het onderwijs

Het airbag trainingsmodel proline is het meest realistische leermiddel voor onderwijs in passieve veiligheidssystemen. Opgebouwd met originele VW Golf 6-onderdelen waaronder niet-ontsteekbare airbags, kunnen studenten volledig veilig werken aan en meten aan het SRS-systeem. Via de OBD-aansluiting is het systeem diagnoseerbaar met gangbare werkplaatsdiagnoseapparatuur zoals VCDS. Geschikt voor Niveau 2 en 3 in MBO/HBO-autotechniek (NL) en TSO/BSO-autotechniek (BE). TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België. Neem contact op voor schoolprijzen, demomogelijkheden en advies op maat. Het airbag trainingsmodel wordt inclusief 57-pagina handleiding, werkbladen en oplossingen voor docenten en studenten geleverd.
