Elektrische Stuurbekrachtiging Trainingsopstelling

Beschrijving

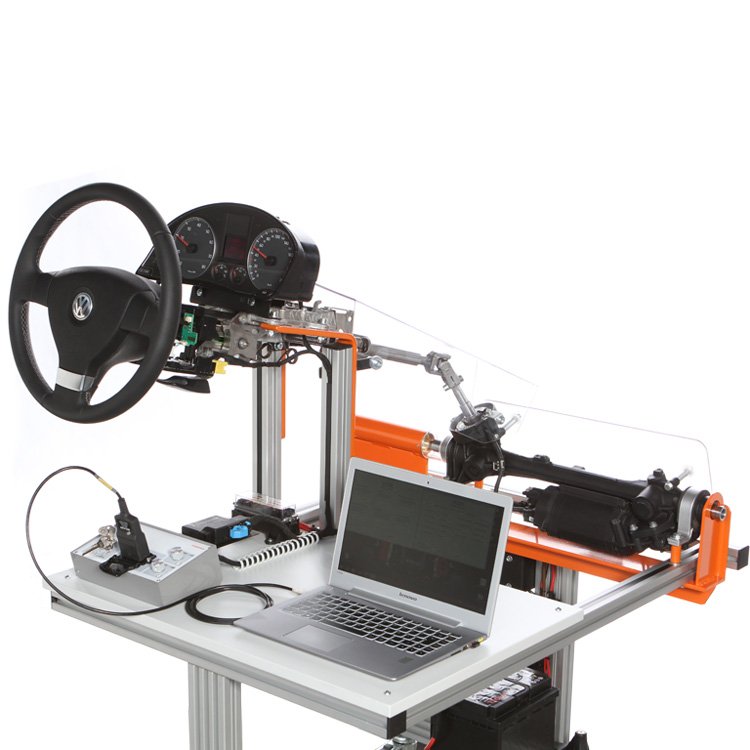

De elektrische stuurbekrachtiging trainingsopstelling van THEPRA is een functioneel model van een originele elektromechanische stuurbekrachtiging. Stuurhoek, stroomopname en koppel kunnen met gangbare diagnosesystemen via de OBD-aansluiting in de meetwaardentabellen worden gecontroleerd en weergegeven. Voor het gedeeltelijk verhogen van de stuurkrachten is een weerstandsdrukcel gemonteerd. De opstelling beschikt over een bedieningspaneel met contactschakelaar en OBD-aansluiting. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Kenmerken

• Demonstratie van de werking in verschillende rijsituaties
• Weergave van de benodigde stuurkracht met en zonder ondersteuning via weerstandsdrukcel
• Storingsschakeling: 6 schakelaars / 12 storingen — metingen en diagnose
• Didactisch uitgewerkt materiaal met werkbladen en bijbehorende oplossingen

Leerinhouden

• Werking van de elektromechanische stuurbekrachtiging begrijpen
• Werken met schakelschemas, begrip en diagnose van de elektrische schakeling en elektronische regeling
• Actieve terugstelling naar rechtdoor rijden, behoeftegestuurd vermogen ter verlaging van het brandstofverbruik
• Werken met gangbare diagnosesystemen, meetwaardentabellen voor stuurhoek, stroomopname en koppel uitlezen
• Storingsimulatie, diagnose en metingen, CAN-databus communicatie tussen de regeleenheid voor stuurkolomelektronica
• Elektrische en elektronische onderdelen, samenstellingen en systemen benoemen
• Elektrische grootheden en signalen meten en beoordelen

Uitrusting

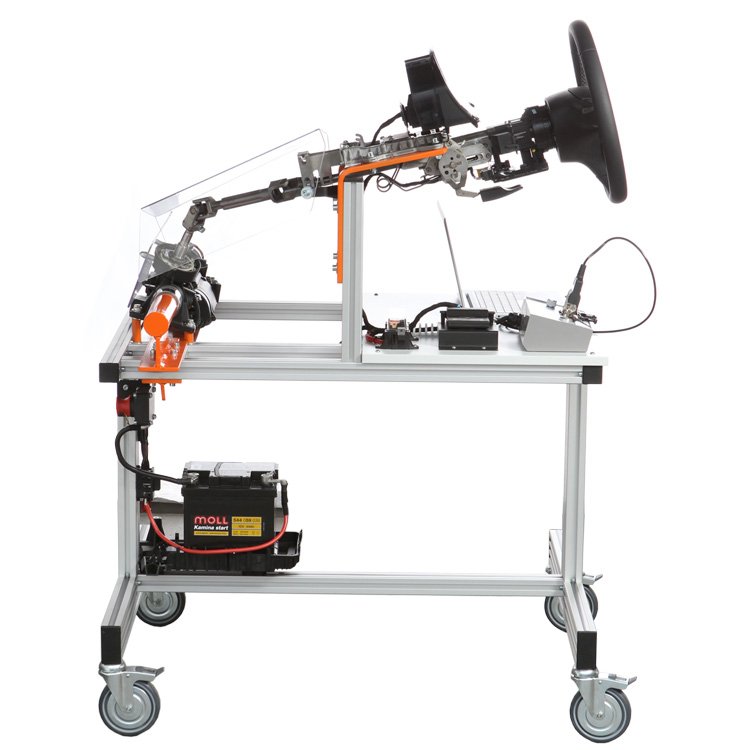

• Hoogwaardige apparatenrol van aluminiumprofiel, rijdbaar

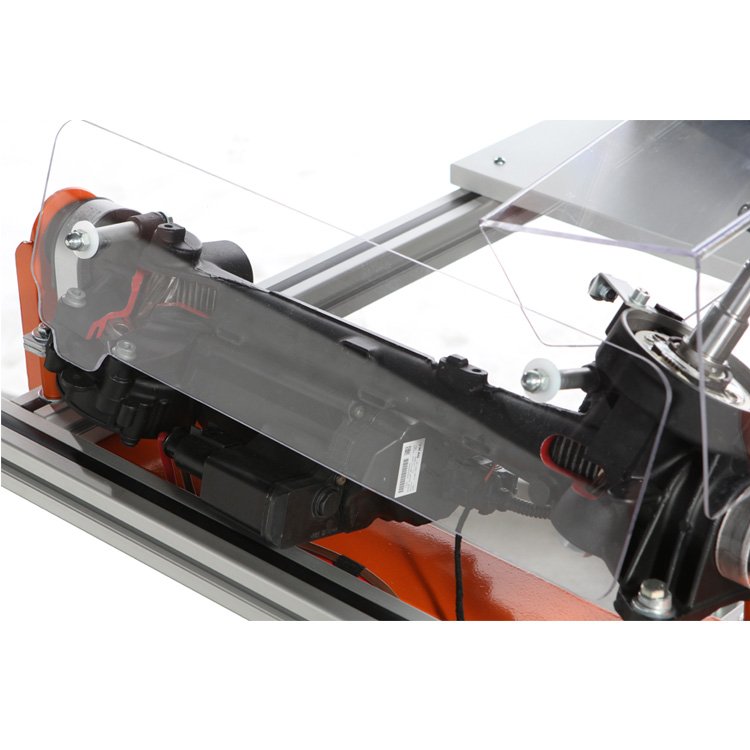

• Originele elektromechanische stuurbekrachtiging, dubbel aandrijftandwiel doorgezaagd en beschermd achter plexiglas, origineel combinatie-instrument

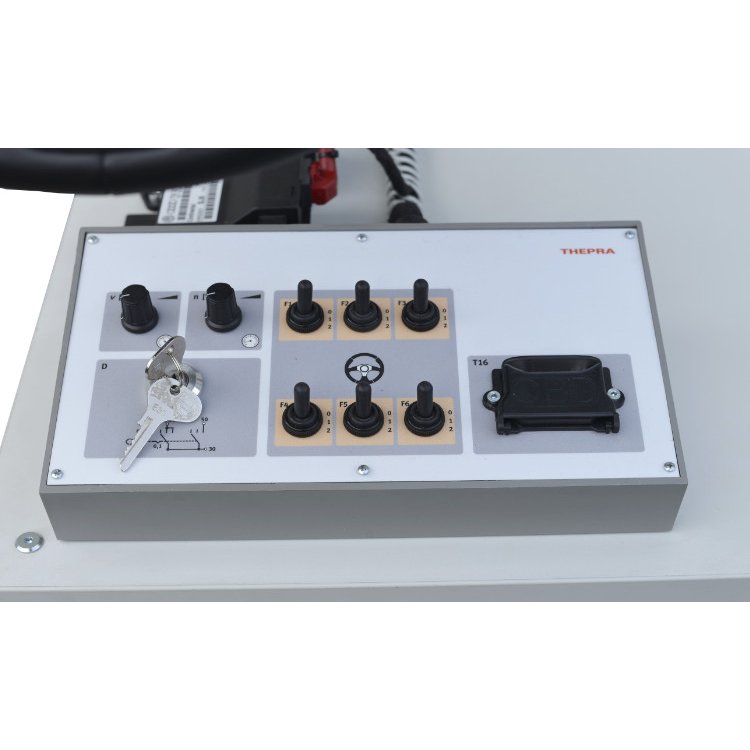

• Werkblad, bedieningspaneel met contactschakelaar en OBD-aansluiting
• Rijsnelheid en motortoerental traploos instelbaar

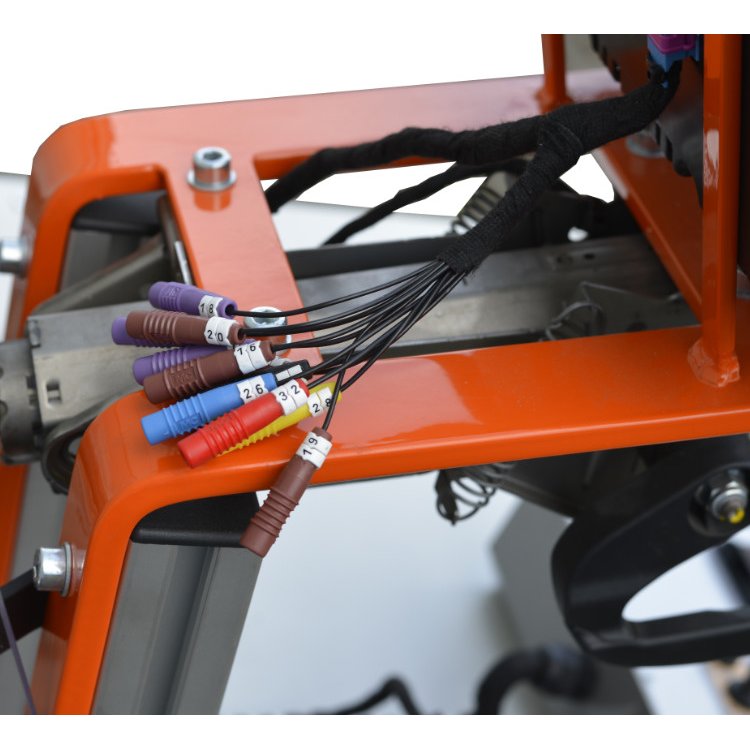

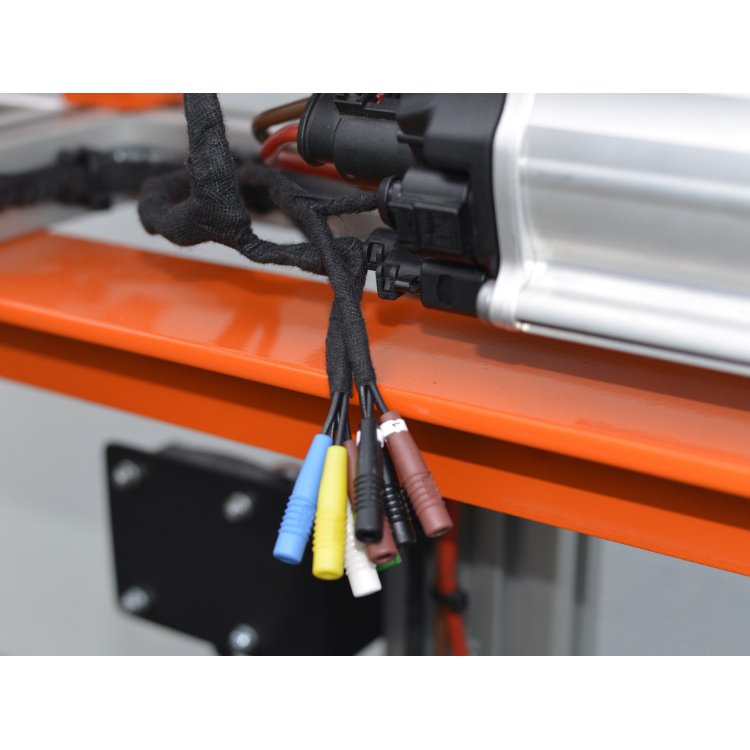

• Storingsschakeling met 6x wipschakelaar, meetbussen (pin-outs) in 4 mm uitvoering aan alle componenten
• Weerstandsdrukcel voor het gedeeltelijk verhogen van de stuurkrachten
• Voeding via voertuigaccu

Toepassing in het onderwijs

De elektrische stuurbekrachtiging trainingsopstelling maakt de werking van EPS-systemen zichtbaar en meetbaar. Het doorgezaagde aandrijftandwiel achter plexiglas geeft studenten direct inzicht in de mechanische werking. In combinatie met VCDS-diagnosetools leren studenten meetwaardentabellen voor stuurhoek, stroomopname en koppel te interpreteren. Geschikt voor Niveau 2 en 3. TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België. De elektrische stuurbekrachtiging trainingsopstelling is ideaal als aanvulling op een complete practicumopstelling voor veiligheid en comfort. In combinatie met het VCDS diagnosesysteem leren studenten meetwaardentabellen interpreteren voor stuurhoek, stroomopname en koppel — dezelfde parameters die in de echte servicewerkplaats worden bewaakt. Neem contact op met TTDS voor advies over schoolprijzen en complete practicumoplossingen.
