Opleidingsmotor VW TDI Euro 6 SCR

Beschrijving

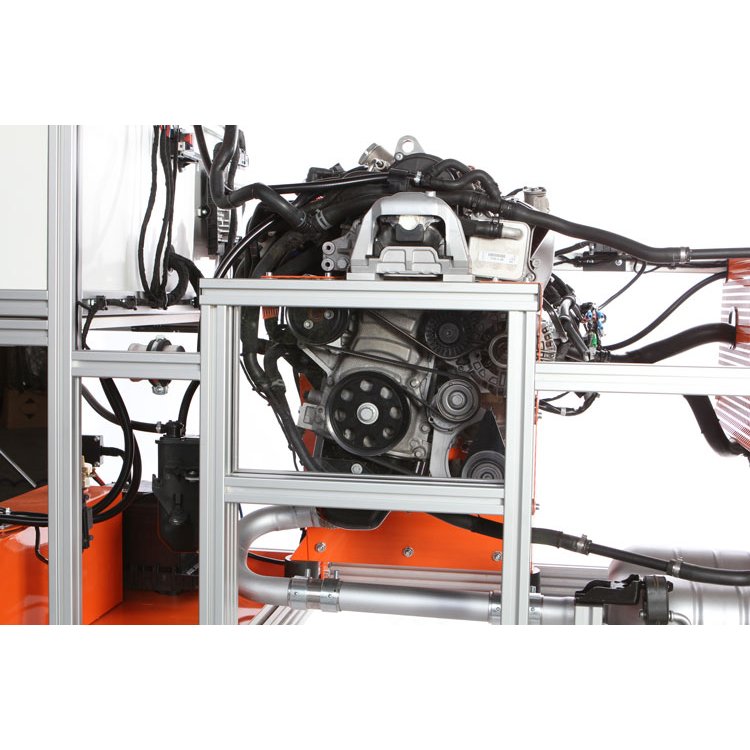

De opleidingsmotor TDI Euro 6 SCR van THEPRA is een volledig functionele VW TDI dieselmotor (Euro 6) met selectieve katalytische reductie (SCR/AdBlue) op rijdbaar aluminiumframe. De TDI Euro 6 SCR motor is de actuele uitvoering voor het onderwijs in moderne Euro 6 dieseldiagnose, inclusief SCR-systeem met AdBlue-dosering en NOₓ-sensor. Exclusief verkrijgbaar bij TTDS als officieel distributeur van THEPRA Automotive Training voor Nederland en België. Bekijk ook ons complete aanbod van Thepra trainingssystemen.

Specifieke kenmerken TDI Euro 6 SCR

• Originele VW TDI dieselmotor, Euro 6 emissienorm met SCR-systeem
• Common-rail directe injectie met hoge drukpomp en injectors
• Selectieve katalytische reductie (SCR): AdBlue-tank, doseerapparaat en SCR-katalysator
• NOâ‚“-sensor voor en na SCR-katalysator voor emisiediagnose
• Dieselpartikelfilter (DPF) met regeneratiesysteem
• EGR-systeem, turbolader met variabele schoepen (VTG)
• OBD-diagnosestekker voor alle gangbare diagnosesystemen
• Combinatie-instrument, noodstop, storingsvrij bij levering

Kenmerken (alle uitvoeringen)

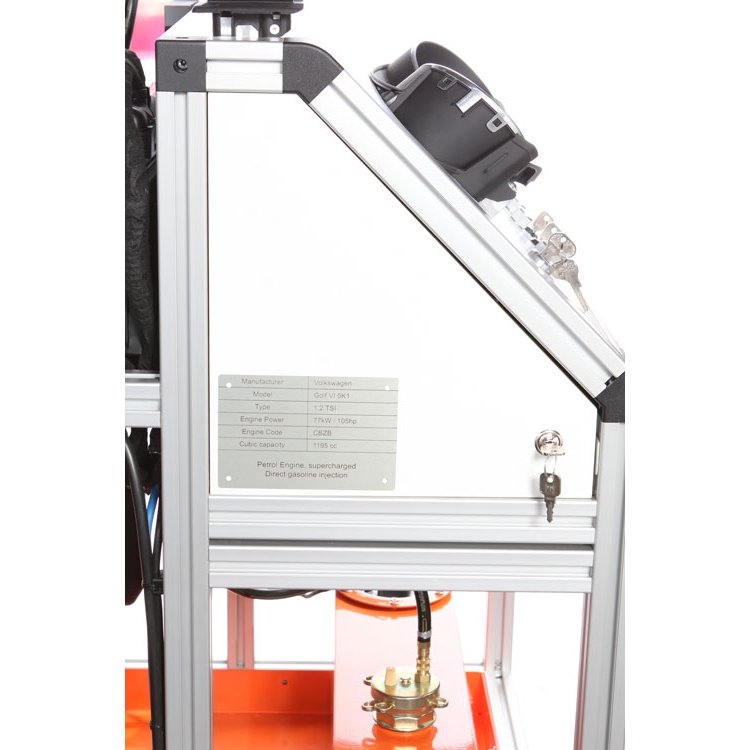

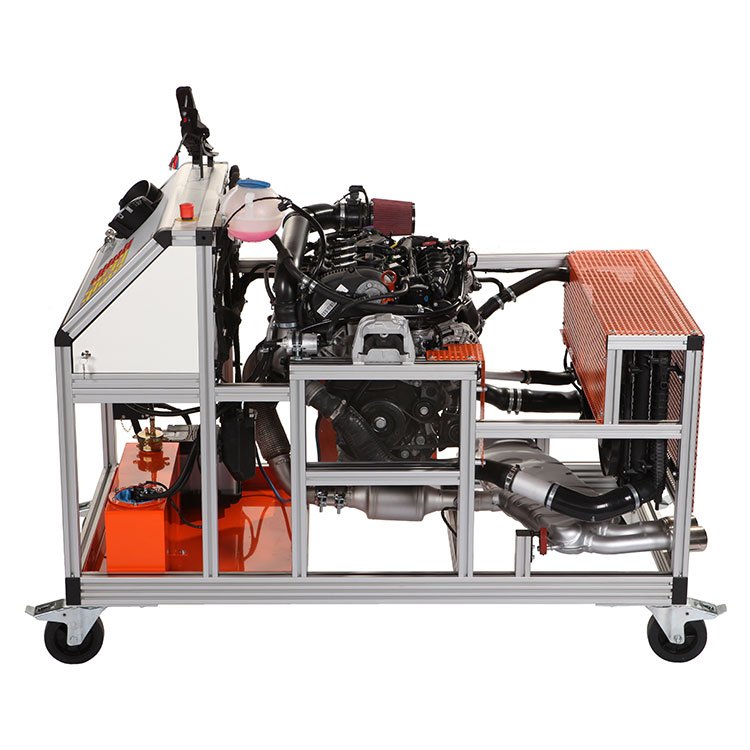

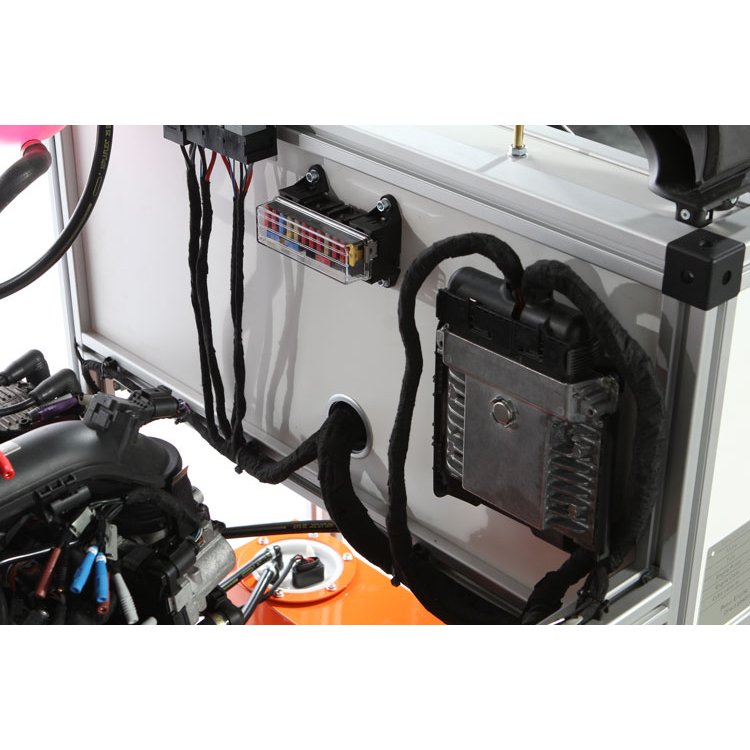

• Aluminiumprofielframe op grote wielen met bedieningspaneel, breedte ca. 900 mm
• Roterende en hete onderdelen volledig beschermd

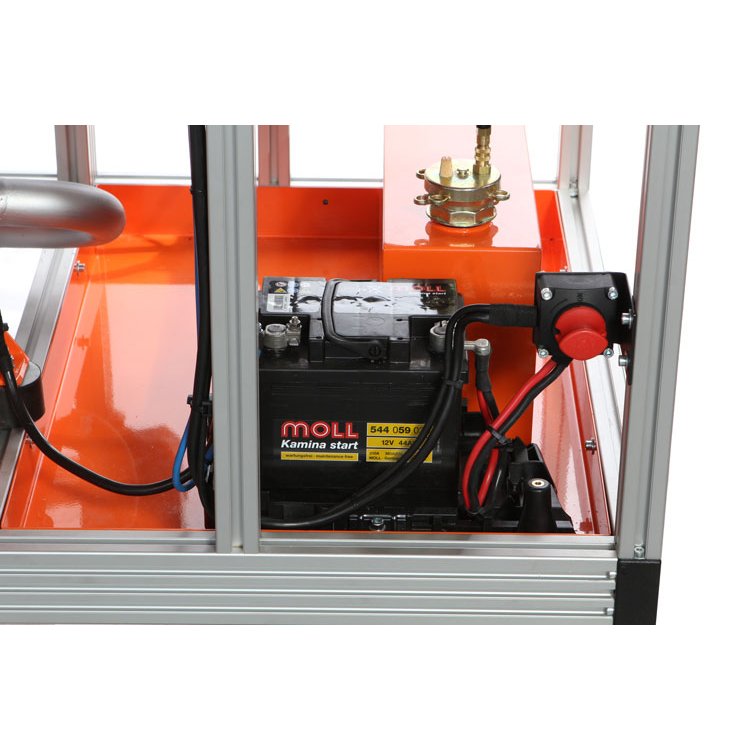

• Inclusief starter, brandstoftank, koeling, uitlaat en ontstekingssysteem
• OBD-diagnosestekker voor gangbare diagnosesystemen
• Combinatie-instrument en noodstopbeveiliging
• Regeleenheid bij levering storingsvrij gecertificeerd
• Mogelijkheid voor uitlaatgastests
• Schakelschema’s en zelfstudieprogramma inbegrepen

Optionele uitbreidingen

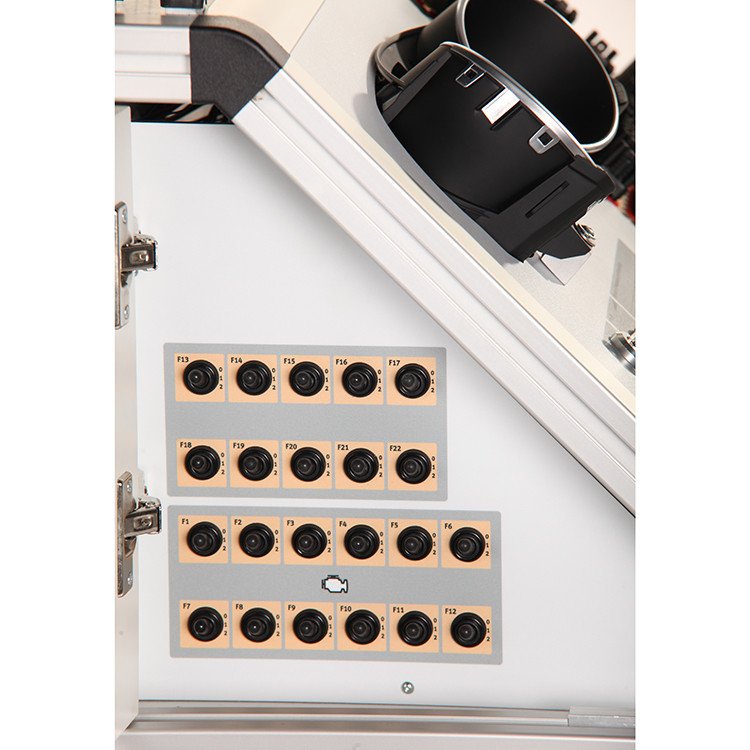

• Storingsschakelaars proline: 12 schakelaars / 24 storingen (nr. 79302080)
• Storingsschakelaars proline: 22 schakelaars / 44 storingen (nr. 79302100)

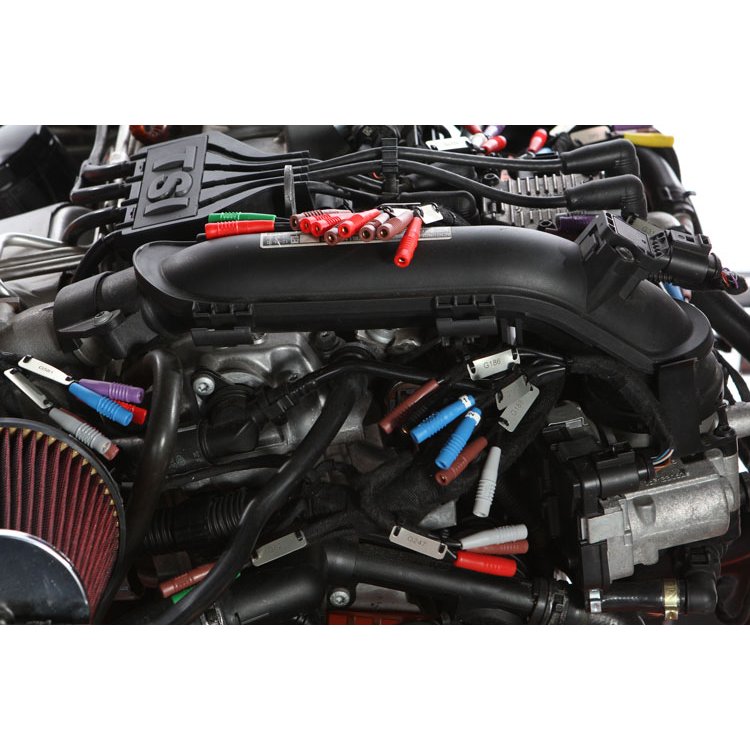

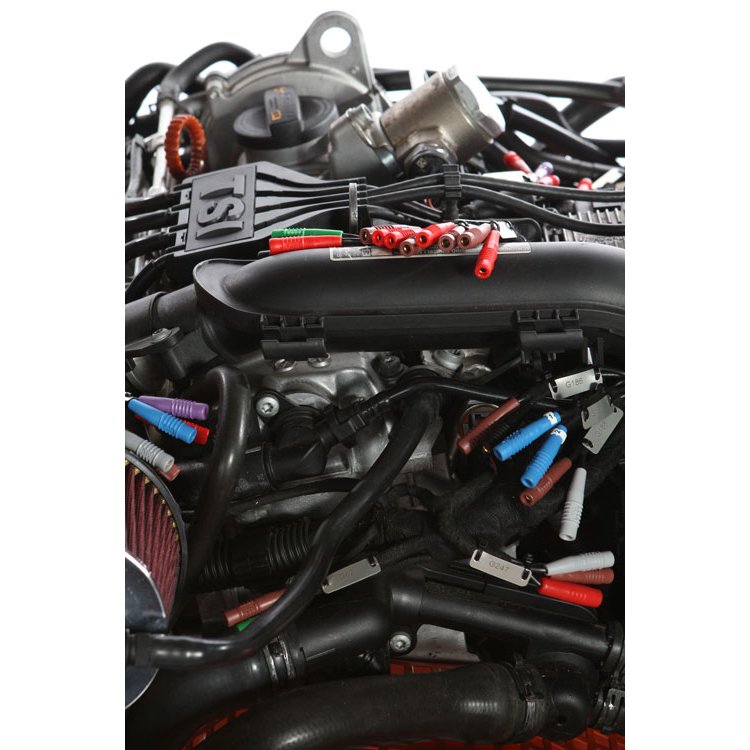

• Pin-outs proline op nagenoeg alle sensoren/actuatoren (min. 80) (nr. 79302050)
• Pin-outs voor storingsschakeling (min. 20) (nr. 79302060)

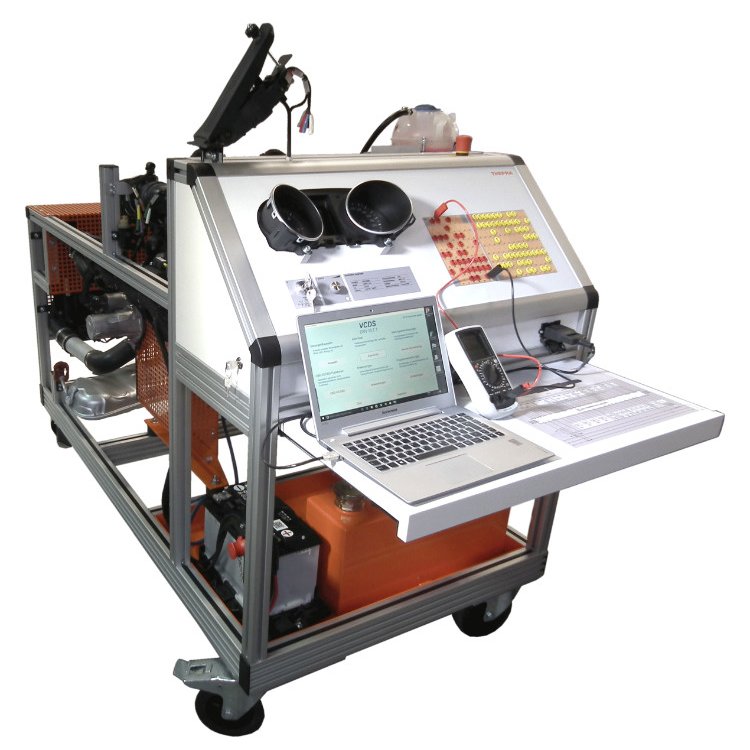

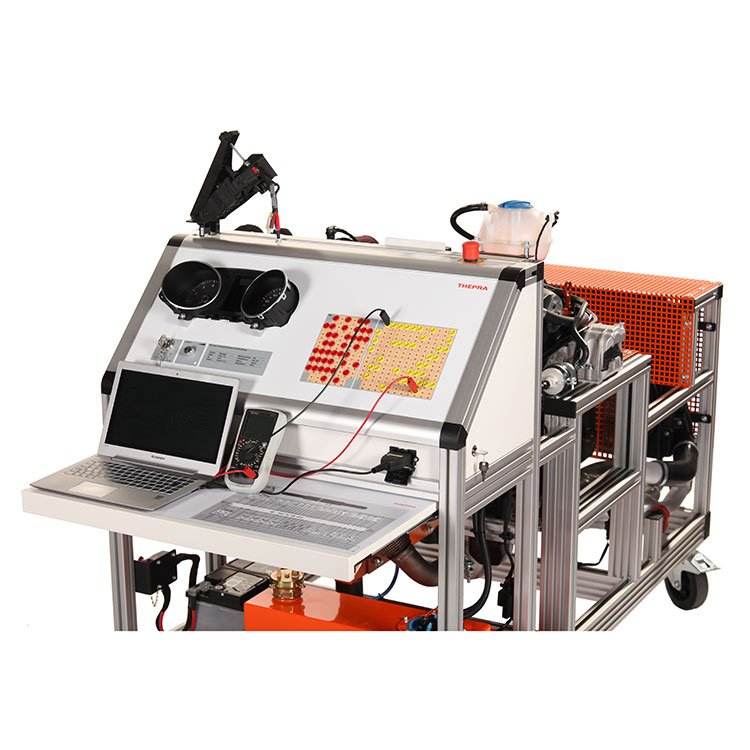

• Meetveld proline: alle pinnen van het regeleenheid, 4mm aansluitingen (nr. 79302110)
• Meetveld met kortsluitstekkers proline (nr. 79302130)
• Componentensimulator voor 5 sensoren (nr. 79302095)
• Afdekkap van transparante duurzame folie (nr. 79104099)

Technische specificaties

• Voedingsspanning: 12 V DC / voertuigaccu
• Afmetingen (L x B x H): 169 x 88 x 152 cm
• Gewicht: ca. 310 kg

Leerinhouden TDI Euro 6 SCR

• SCR-systeem inclusief AdBlue-circuit diagnosticeren
• NOâ‚“-sensorwaarden uitlezen en beoordelen via OBD
• AdBlue-doseersysteem controleren en kalibreren
• DPF-regeneratie bewaken en diagnoseren
• Euro 6 emissielimieten kennen en toepassen bij diagnoseopdrachten
• Verschil in motormanagement Euro 5 versus Euro 6 begrijpen en aantonen

Toepassing in het onderwijs

De opleidingsmotoren van THEPRA zijn het meest realistische leerplatform voor motormanagement en brandstofdiagnose in het automotive onderwijs. Studenten werken aan een draaiende motor met originele VW-documentatie, OBD-diagnose en — bij uitbreiding — instelbare storingen. De opstelling vereist een ruimte met deugdelijke afzuiginstallatie voor uitlaatgassen. Geschikt voor Niveau 2, 3 en 4 in MBO/HBO-autotechniek (NL) en TSO/BSO-autotechniek (BE). TTDS levert aan scholen en bedrijfsopleidingen in Nederland en België en adviseert u graag over de juiste uitvoering en optionele uitbreidingen.
